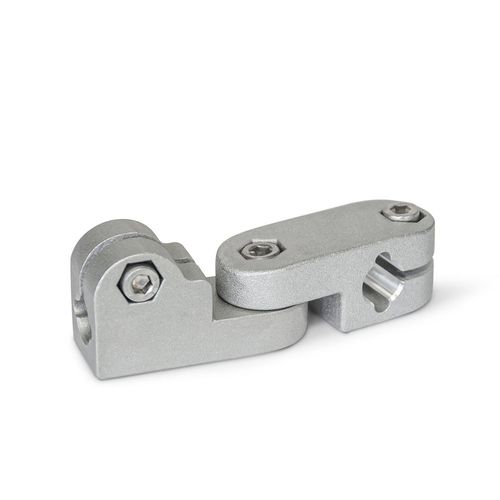

Conexión de tubo redondo GKQ

en cruzde aluminioreglable

Las abrazaderas de articulación GKQ de acero de aluminio fundido a presión tienen puntos de sujeción ranurados mecanizados por métodos de corte. Se componen de las abrazaderas giratorias LKT y LKQ. Los orificios de los puntos de sujeción están situados en un plano y están conectados por la junta de sujeción para girar ± 90°, de perpendicular a paralelo. Reciben barras y tubos típicamente disponibles con contacto de superficie total en toda la sección transversal del orificio. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen la sección transversal del orificio para la sujeción. Un tornillo de hexágono interior o una palanca manual ajustable en la junta de apriete sirven para bloquear el eje de la junta. Las palancas manuales ajustables están pensadas para el apriete repetido sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
