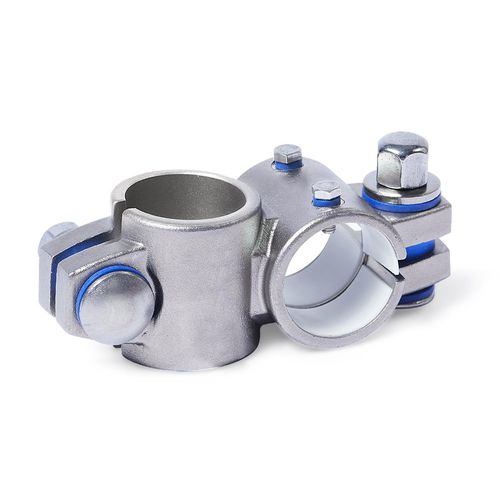

Conexión de tubo en cruz KE.E

de acero inoxidablede hierro fundidoreglable

Los conectores de las unidades lineales transversales de de acero inoxidable fundido con precisión tienen puntos de sujeción de sujeción ranurados y orificios de elementos de mecanizados por métodos de corte y equipados con un inserto deslizante. Los orificios están desplazados en el plano y dispuestos en un ángulo de 90°. Junto con el tubo guía de la unidad lineal los orificios de los elementos de guía forman un sólido mecanismo de guía lineal redondo lineal sólido que puede ajustarse y sujetarse para un juego reducido. Las llaves de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza a mover se se sujeta al elemento de guía o el propio elemento de guía se instala en el lugar de uso, de modo que toda la unidad lineal se desplaza conjuntamente unidad lineal completa se mueva conjuntamente. En los puntos de en los puntos de atornillado, los tornillos de carro junto con las tuercas de sombrerete o palancas manuales ajustables reducen el tamaño del elemento guía o el tamaño del punto de sujeción. El tipo B está equipado con juntas en los puntos de atornillado. Las palancas manuales ajustables están pensadas para una sujeción repetida de sujeción sin necesidad de herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de cabeza hueca la fuerza de apriete que se puede alcanzar con la palanca que se puede conseguir con una palanca manual ajustable es menor debido a la menor longitud de la palanca. Producto conforme a la directiva RoHS
