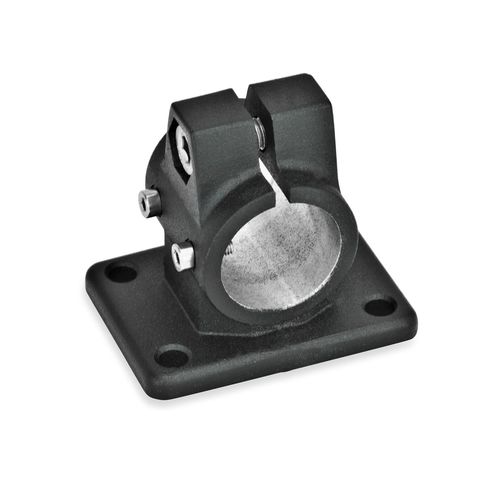

Conexión de tubo redondo FS.E

de aluminioreglablecorredero

Los conectores de unidades lineales con bridas de aluminio fundido a presión de aluminio fundido a presión tienen un orificio ranurado mecanizado por de corte, con o sin inserto deslizante. Éste está en el plano paralelo a la cara de la brida brida. Junto con el tubo guía de la unidad lineal el orificio del elemento guía forma un sólido mecanismo de guía lineal redondo que puede ajustarse y sujetarse para obtener un juego reducido para un juego reducido. Las llaves de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza a mover se se sujeta al elemento de guía o el propio elemento de guía se instala en el lugar de uso, de modo que toda la unidad lineal se desplaza conjuntamente unidad lineal completa se mueva conjuntamente. En el punto de atornillado un tornillo de cabeza hueca hexagonal o una palanca manual ajustable reduce el tamaño del orificio del elemento guía. Las palancas manuales ajustables están pensadas para una sujeción repetida sin necesidad de herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de cabeza hueca tornillo de cabeza hueca hexagonal, la fuerza de apriete fuerza de apriete que se puede alcanzar con una palanca manual ajustable es menor debido a la menor longitud de la palanca. Producto conforme a la directiva RoHS
