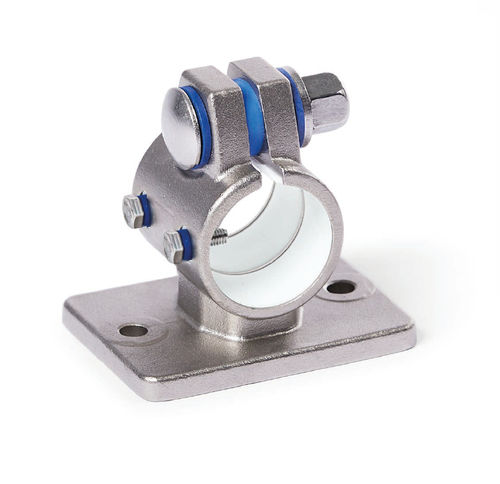

Conexión de tubo redondo FEZ.E

de acero inoxidablede hierro fundidoreglable

Los conectores de unidades lineales con bridas de de acero inoxidable fundido con precisión tienen un orificio ranurado mecanizado por métodos de corte y están equipados con un con un inserto deslizante. Éste está dispuesto en el plano paralelo a la cara de la brida. Junto con el tubo guía de la unidad lineal el orificio del elemento guía forma un sólido mecanismo de guía lineal redondo que puede ajustarse y fijarse para obtener un juego reducido para un juego reducido. Las llaves de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza a mover se se sujeta al elemento de guía o el propio elemento de guía se instala en el lugar de uso, de modo que toda la unidad lineal se desplaza conjuntamente unidad lineal completa se mueva conjuntamente. En el punto de atornillado un tornillo de carro y una tuerca de sombrerete o una palanca palanca manual ajustable reduce el tamaño del orificio del elemento guía o punto de sujeción. El tipo B está equipado con juntas en el punto de atornillado. Las palancas manuales ajustables están pensadas para una sujeción repetida de sujeción sin necesidad de herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de cabeza hueca la fuerza de apriete que se puede alcanzar con la palanca que se puede alcanzar con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
