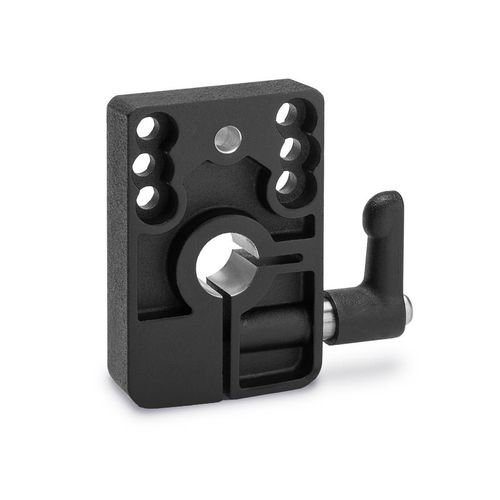

Placa de fijación de escayola VZK

de zinc moldeado a presiónde acero zincadoroscada

Las placas de sujeción VZK pueden utilizarse para sujetar los husillos de las unidades lineales después de completar un movimiento. El diámetro del orificio de sujeción se reduce lo suficiente mediante la palanca manual ajustable para que el muñón del husillo de la unidad lineal deje de girar, lo que impide el desplazamiento accidental de la posición establecida. La placa de sujeción debe elegirse en función del tamaño de la unidad lineal, tal como se indica en la tabla. Para el montaje de una placa de sujeción se necesita adicionalmente un soporte de par VZDR / VZDV o VZDD para Ø 18. El pasador en espiral establece una conexión positiva entre la placa de sujeción y el soporte de torsión para evitar el giro a lo largo. Las placas de sujeción y las palancas manuales ajustables son de fundición inyectada de cinc con recubrimiento de polvo negro, y los insertos roscados de sujeción son de acero cincado.
