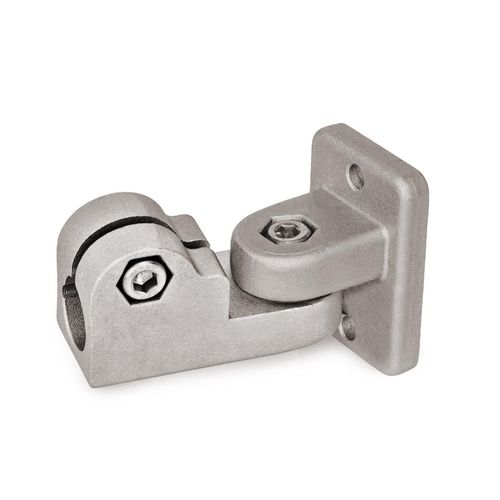

Conexión de tubo redondo GKF

de acero inoxidablereglable

Las abrazaderas de unión GKF de acero inoxidable fundido con precisión tienen un punto de sujeción ranurado mecanizado por métodos de corte. Se componen de las abrazaderas giratorias LKF y LKT. El orificio del punto de sujeción está centrado en el plano y puede girarse ± 90° perpendicularmente a la cara de la brida. Recibe barras y tubos normalmente disponibles con un contacto superficial completo en toda la sección transversal del orificio. En el punto de atornillado, un tornillo de cabeza hexagonal o una palanca manual ajustable reducen la sección transversal del orificio para la sujeción. Un tornillo de hexágono interior o una palanca manual ajustable en la articulación de apriete sirven para bloquear el eje de la articulación. La brida con dos orificios sirve como interfaz o para fijar la abrazadera al lugar de uso. Las palancas manuales ajustables están pensadas para el apriete repetido sin herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
