Conexión de tubo redondo KSU.Z

en cruzde aluminio fundidoreglable

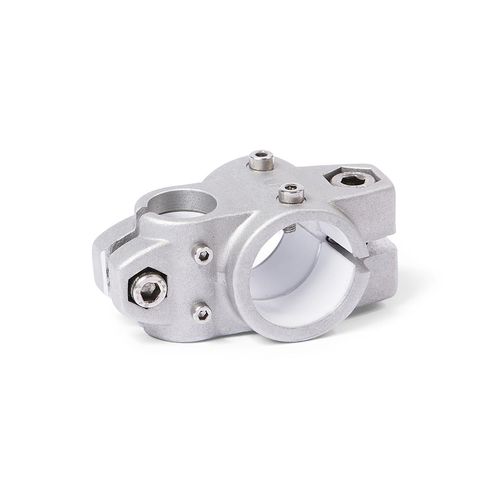

Los conectores de unidades lineales cruzadas KSU.Z de aluminio fundido a presión tienen puntos de sujeción con ranuras desiguales y orificios para elementos de guía mecanizados por métodos de corte, con o sin inserto deslizante. Los orificios están desplazados en el plano y dispuestos en un ángulo de 90°. Junto con el tubo guía de la unidad lineal, los taladros del elemento guía forman un sólido mecanismo lineal de guía redonda que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el diámetro interior del elemento guía o el tamaño del punto de sujeción. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de sujeción alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
