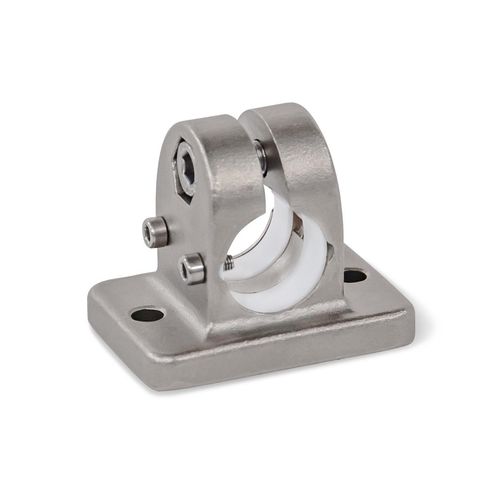

Conexión de tubo redondo FK.E

de acero inoxidablede hierro fundidoreglable

Los conectores de unidad lineal con brida FK.E de acero inoxidable fundido de precisión tienen un orificio ranurado mecanizado por métodos de corte, con o sin inserto deslizante. Está dispuesto en el plano paralelo a la cara de la brida. Junto con el tubo guía de la unidad lineal, el taladro del elemento guía forma un sólido mecanismo lineal de guía redonda que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se mueve conjuntamente. En el punto de atornillado, un tornillo de hexágono interior o una palanca manual ajustable reducen el tamaño del orificio del elemento guía. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
