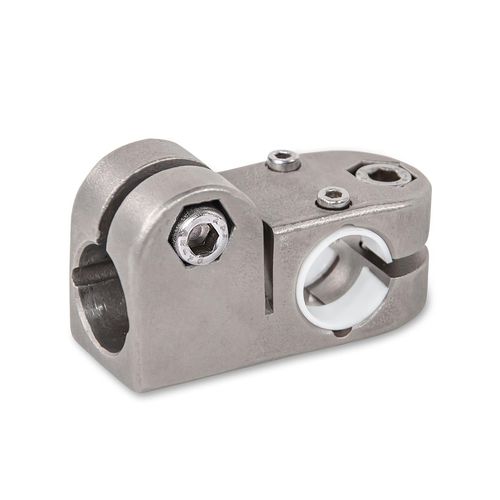

Conexión de tubo redondo TK.E

de acero inoxidablede hierro fundidoreglable

Los conectores unitarios lineales en T TK.E de fundición de precisión de acero inoxidable tienen un punto de sujeción ranurado y un orificio para el elemento guía mecanizado por métodos de corte, con o sin inserto deslizante. Ambos taladros están situados en un plano y dispuestos en forma de T. Junto con el tubo guía de la unidad lineal, el taladro del elemento guía forma un sólido mecanismo lineal de guía redonda que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el diámetro interior del elemento guía o el tamaño del punto de sujeción. Las palancas manuales ajustables están concebidas para la sujeción repetida sin herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de sujeción que se puede alcanzar con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
