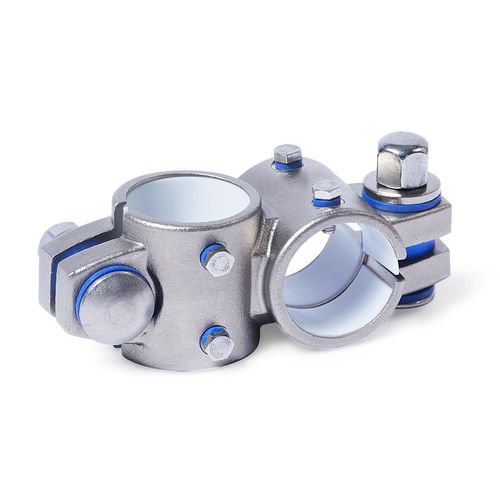

Conexión de tubo redondo KE.Z

en cruzde acero inoxidablede hierro fundido

Los conectores de unidades lineales transversales KE.Z de acero inoxidable fundido con precisión tienen puntos de sujeción ranurados y orificios para elementos de guía mecanizados por métodos de corte y equipados con un inserto deslizante. Los orificios están desplazados en el plano y dispuestos en un ángulo de 90°. Junto con el tubo guía de la unidad lineal, los taladros del elemento guía forman un sólido mecanismo lineal de guía redonda que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de carruaje junto con las tuercas ciegas o las palancas manuales ajustables reducen el diámetro interior del elemento guía o el tamaño del punto de sujeción. El tipo B está equipado con juntas en los puntos de atornillado. Las palancas de mano ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
