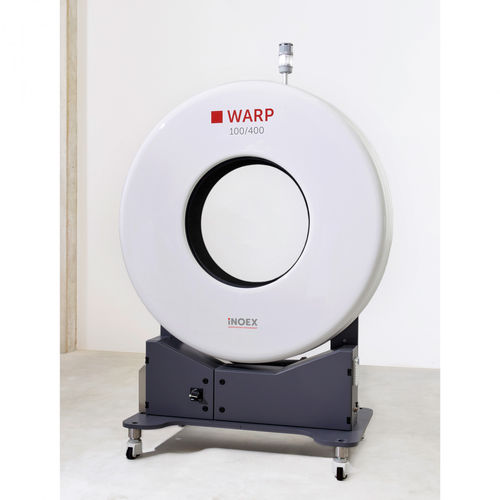

Sistema de medición de espesor WARP 100

de diámetrode alineamientoóptico

WARP 100 es un sistema de medición de tuberías en línea para medir el grosor y el diámetro de las paredes en hasta 38 puntos de medición y 19 ejes. Más de 1.100 mediciones por segundo garantizan una medición sin discontinuidades. Esto es especialmente importante para tuberías con requisitos de alta calidad, como tuberías de presión o de gas. La velocidad máxima de línea para una cobertura del 100% es de hasta 11,8 m/min. WARP 100 está disponible en tres tamaños y puede utilizarse para medir diámetros comprendidos entre 25 y 630 mm. Los sensores estáticos están distribuidos alrededor de la tubería y miden continuamente la tubería en paralelo. La óptica especialmente desarrollada permite enfocar la onda de radar en el centro de la tubería. Los sensores están dispuestos de tal forma que los puntos de medición se solapan, garantizando así una cobertura muy próxima en la dirección de extrusión. Las variables medidas, como el grosor de la pared, el diámetro, la ovalidad, la excentricidad, así como las condiciones del proceso (por ejemplo, el pandeo), se registran con precisión, se documentan y se utilizan posteriormente para el control automático del proceso. Otras ventajas/características: Medición con cobertura del 100% del tubo en un rango de diámetros de 25 a 630 mm (tres tamaños) Grosor de pared de 2 a 125 mm (según el material) Detección de secciones finas dentro del tubo documentación del 100% de la producción conforme a las especificaciones
