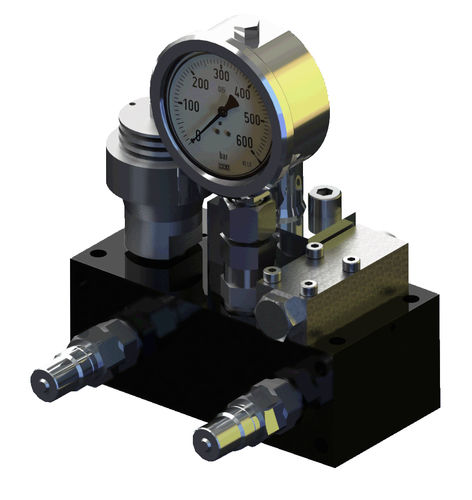

Unidad de acoplamiento manual
Doble acción, máx. 400 bar
- Elementos de seguridad integrados
- Desconexión manteniendo la presión del sistema
- Montaje en batería
- Junta tórica y conexión roscada
La unidad de acoplamiento se utiliza cuando el dispositivo de fijación es manual
separado del generador de presión.
Esta unidad debe ser operada exclusivamente de doble efecto.
Recomendaciones de uso:
La unidad de acoplamiento está equipada con varios
opciones de conectividad.
Se puede fijar a través de un conector de junta tórica en la parte inferior
o en la parte trasera con G1/4 o junta tórica.
Todos los elementos de sellado y cierre están incluidos.
Como medio de presión recomendamos aceite hidráulico
según DIN 51524 (HL, HLP).
Flujo de trabajo para la tensión de un dispositivo:
- Acoplamiento manual en la conexión "A+B"
- Generación de presión en "A" hasta el final de la sujeción
los elementos son excitados y el sistema requerido
se alcanza la presión.
- Dejar de presurizar
- Desacoplar manualmente
Desenganche
- Acoplamiento manual en la conexión "A+B"
- Generación de presión en "B" hasta el final de la sujeción
los elementos se retraen.
Con la presurización en "B" la válvula de retención doble es
y se efectúa el reflujo en el puerto "A".
- Deja de presurizar.
---
