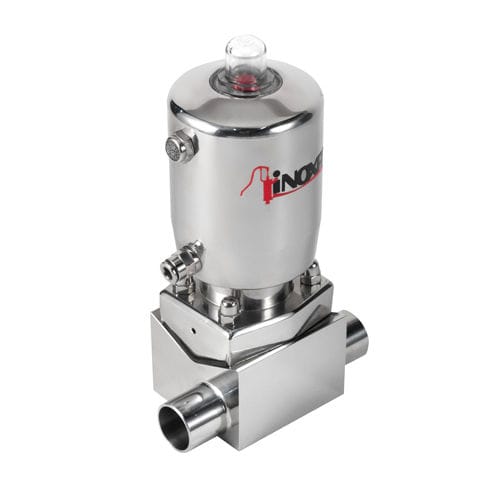

Válvula de membrana NDL

manualneumáticade asiento

Las válvulas de diafragma NDL (Non Dead Leg T Valve) de accionamiento manual o neumático, están especialmente diseñadas para usos en procesos asépticos en la industria farmacéutica. Su principal aplicación son los puntos de uso para lazos de agua purificada (PW) o agua para inyectables (WFI). El diafragma proporciona el cierre entre el cuerpo y bonete. No hay ningún contacto con el ambiente exterior y por eso la válvula es adecuada para procesos asépticos. Mediante el cierre de la válvula, el compresor presiona el diafragma sobre el asiento del cuerpo. Con el movimiento del compresor el diafragma se deforma y es forzado sobre el área del asiento, en el centro del cuerpo, cerrando el paso de flujo del producto. La válvula puede ser accionada manual o neumáticamente, controlada mediante cabezales de control y electroválvulas. A diferencia de una válvula estándar de diafragma cuya función es la de cierre de una línea, la válvula tipo NDL tiene como función el cierre de una salida de producto de la línea principal. Gracias al diseño de este tipo de válvula el espacio muerto en un punto de uso, comparado con una válvula de diafragma normal, se reduce al mínimo. Esta condición es preferida en normativas como la ASME BPE de farmacia. El diseño modular con componentes comunes entre diferentes tamaños, permite una amplia gama y flexibilidad de configuración. Bonetes y manetas de inoxidable esterilizables en autoclaves. Accionamiento manual con limitador de carrera. Manetas con diseño higiénico. El cuerpo de la válvula está mecanizado completamente de bloque de inoxidable. Válvula completamente drenable.
