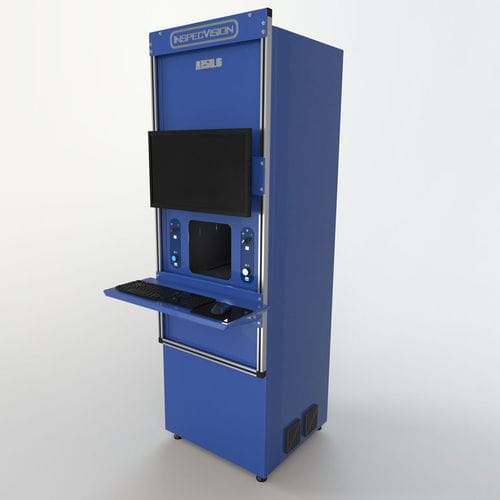

Sistema de verificación Accuity A160.6

• Sistema de medición telecéntrico • Inspección 2D y 3D automatizada • Precisión certificada desde 6 micras • Escanea piezas de hasta 170 mm de ancho • Tiempo de instalación e inspección de 4 segundos Especificaciones del producto Exactitud: • 2D: 6 μm • 3D: 10 μm Tamaño del componente • (diameter) > 160 mmmm Especificaciones • Área de escaneo 2D única máxima : >160 mm de diámetro • Profundidad máxima de escaneo único : 60 mm (Z) • Cámara : >20 megapíxeles • Lente : telecéntrico • Repetibilidad de punto único 2D : 1,5 micras • Precisión 2D : 6 micras • Repetibilidad de punto único 3D : 1,8 micras • Precisión 3D : 10 micras • Tiempo de escaneo 2D : 0,1 segundos • Tiempo de escaneo 3D : 10 segundos • Equipamiento periferico : Controlador de iluminación de mesa, interfaz de computadora estándar • Sistema operativo requerido : Windows 10 de 64 bits • software incluido : Escaneo 3D, reposicionamiento automático, adquisición de mapas de textura, reproducción de color 3D, creación de secciones transversales, creación de bordes 3D, ingeniería inversa de bordes 3D a DXF/DWG, comparación de bordes 3D a DXF/DWG, proyección inversa de informes de desviación de color en la pieza , creación de nubes de puntos 3D en formatos PLY, STL, VRML, ASCII, creación de nubes de puntos mapeadas con textura, software de calibración, software de inspección 2D usando silueta y luz desde arriba, salida SPC, alineación automática, importación de dimensiones, importación de tolerancias, tablas de tolerancia , reposicionamiento 3D, reposicionamiento 2D, ingeniería inversa 2D.
