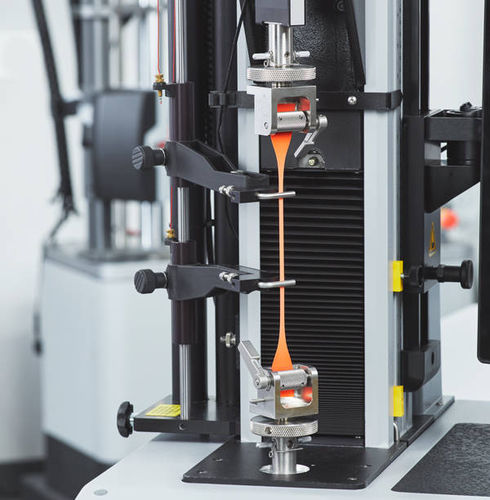

Extensómetro de galga extensométrica 2603 Series

de carrera larga

Los extensómetros de largo recorrido (XL), diseñados para su uso con sistemas de ensayo universales de columna simple y columna doble, pueden utilizarse para medir alargamientos de probetas de hasta 30 pulg. o 750 mm. El XL está diseñado para sujetarse directamente a una probeta de forma rápida y sencilla. Se ajusta a longitudes de galga incrementales de 10 mm a 200 mm. Principio de funcionamiento El extensómetro de alta elongación está diseñado para sujetarse directamente a una probeta de forma rápida y sencilla. Se ajusta a longitudes de probeta incrementales que van de 0,5 pulg. a 5 pulg. o de 10 mm a 200 mm. El XL admite un desplazamiento de pinza de hasta 10 pulgadas y está diseñado específicamente para permitir el ensayo de la muestra por rotura sin dañar el extensómetro ni alterar la rutina de ensayo. El extensómetro XL se basa en un par de conjuntos de pinzas cuidadosamente contrapesadas que accionan un potenciómetro a través de cables de conexión. Ambas pinzas se mueven libremente, pero cualquier aumento de la separación o movimiento diferencial hará avanzar el transductor. Las pinzas superior e inferior de la probeta se contrapesan por separado y se guían sobre un eje pulido y rectificado con cojinetes lineales, de modo que nada del peso del extensómetro se aplique a la probeta. Características y ventajas - Mordazas de liberación rápida - Contrapesadas para una fuerza mínima sobre la muestra - Longitudes de calibre variables - Presión de sujeción ajustable para una variedad de espesores de muestra - Se instalan fácilmente en la mayoría de las máquinas Instron - Autoidentificación para facilitar la calibración - Unidades de calibración SI, US y métricas
