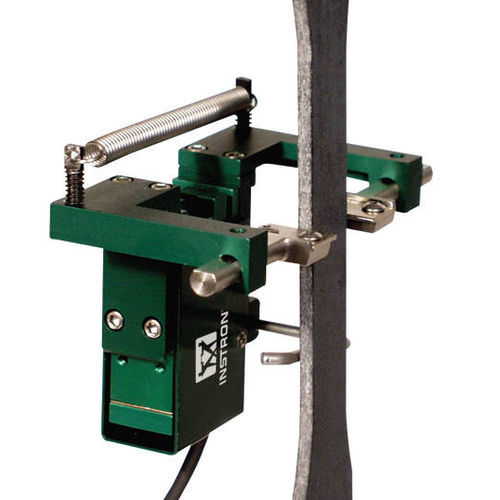

Extensómetro de galga extensométrica W-E404 series

diametralaxialclip-on

Extensómetros transversales de pinza Los extensómetros transversales de la serie W-E404 están diseñados para medir desplazamientos transversales. Son autoportantes en la probeta y funcionan en cualquier anchura o diámetro de probeta de 0 a 25 mm (1 pulgada). Los tipos W-E404-A/C/E/F se utilizan habitualmente para la medición de la relación de Poisson y la deformación transversal en materiales anisótropos como los compuestos. A menudo se utilizan simultáneamente con extensómetros axiales. Estas unidades se enganchan fácilmente a la probeta y se mantienen en su sitio con un muelle integrado. Los bordes de contacto redondeados ayudan a mantener la posición en la probeta. Existe una versión especial de promediado (2640-010) para determinar el valor "r" de las chapas metálicas (NO es adecuado para la relación de Poisson). Principio de funcionamiento El desplazamiento de la probeta se mide en un único punto mediante un sensor de galgas extensométricas de alta precisión y doble flexión, diseñado para ofrecer una mayor resistencia y un mejor rendimiento. La versión especial para el valor "r" mide el desplazamiento de la probeta en dos puntos utilizando dos sensores individuales de galgas extensométricas de alta precisión y doble flexión. La salida de cada sensor se fusiona para producir una única salida promediada. El diseño hace que estas unidades sean muy duraderas y puedan dejarse en la probeta hasta que ésta falle.
