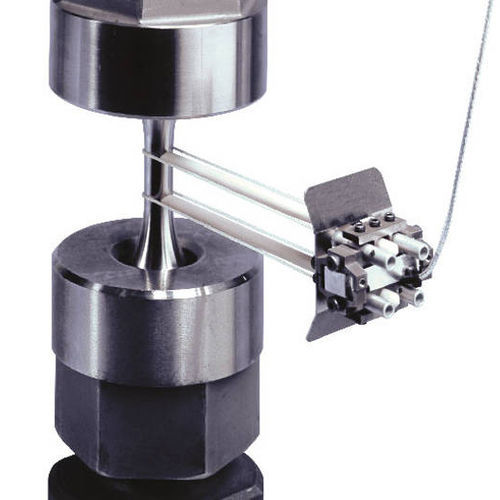

Extensómetro de alta temperatura 2632 series

axial

Existen muchos tipos diferentes de extensómetros de alta temperatura. El tipo de instrumento depende del tipo de ensayo (tracción en caliente, fluencia, LCF, etc.) y del tipo de sistema de calentamiento utilizado (horno de tubo dividido, horno de tubo recto, horno de puerto de entrada lateral o cámara ambiental). El PSH8MS se utiliza normalmente en aplicaciones de tracción en caliente con hornos de tubo y consta de una unidad de medición independiente y un conjunto de brazo de suspensión. La unidad de medición utiliza un LVDT con un recorrido fijo que permanece fuera del horno, los brazos se encuentran en su mayoría dentro del sistema de calentamiento y sujetan la probeta a la unidad de medición. Las series 3448, 3548 y 2632 son instrumentos de galgas extensométricas diseñados para ensayos de tensión, compresión y fatiga a alta temperatura utilizando un horno de puerto de entrada lateral. Los brazos son varillas de cerámica que atraviesan el horno y entran en contacto con la probeta. Dependiendo del tipo de modelo, el extensómetro se fija a la probeta con un cordón cerámico o con un montaje con resorte/contrapeso.
