Platina de posicionamiento lineal RTHM-50-100J

XYrotativade precisión

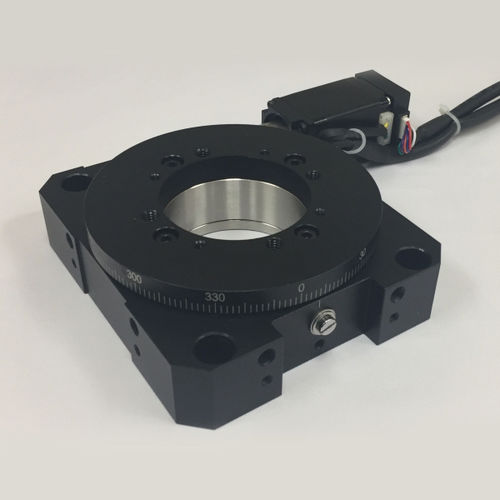

Las etapas rotativas de la serie RTHM proporcionan una resolución de segundos de arco cuando se accionan desde un micro-paso o un controlador de servomotor sin escobillas. El diseño de bajo perfil es posible gracias al uso de rodamientos de precisión compactos. El carro giratorio de la etapa proporciona una rotación continua de la carga hasta 10 kg y tiene una gran abertura libre para permitir el paso del camino óptico o de los cables directamente a través de la etapa. El cuerpo principal de las etapas está hecho de aluminio anodizado ligero y puede acoplarse directamente a una mesa óptica o a actuadores lineales o XY en movimiento y puede montarse en cualquier orientación. Se utiliza un conjunto de engranaje de tornillo sin fin de precisión para transferir el movimiento rotatorio del motor paso a paso al movimiento rotatorio del carro. Su pequeño tamaño permite su uso en espacios reducidos, como cavidades de láser, máquinas de texturizado de discos, áreas de fabricación de componentes de fibra óptica o fabricación de semiconductores. Rango de rotación deg Continuo 360° Relación de engranaje 180:1 Velocidad máxima - 5 RPM Repetibilidad (unidireccional) Arc-sec 36 Capacidad de carga axial / radial - Kg 10/5 Peso del escenario Kg - 0.7 Tipo de motor Motor paso a paso Opción de codificador NEMA11 El codificador cuenta/rev 4.000 Mecanismo de accionamiento Engranaje de tornillo sin fin de tierra Relación de engranaje motor/etapa 180:1 Sensor de hogar magnético Construcción de aluminio anodizado negro
