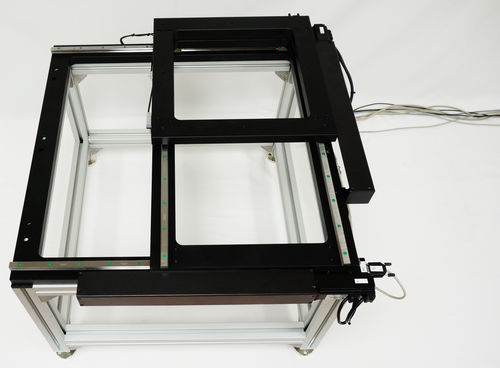

Sistema de posicionamiento de gran apertura XY-OF-S300x300-A300x300JXYlinealpara inspección de obleas y metrología
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- XY
- Estructura
- lineal
- Aplicaciones
- para la industria, para inspección de obleas y metrología, para aplicaciones de laboratorio, para sala blanca, para aplicaciones ópticas, de manipulación de obleas, de circuitos impresos, para escáneres, para prueba
- Otras características
- compacto, de alta precisión, con motor lineal, de alta resolución, servocontrolado, por motor paso a paso, con servomotor, rápido, de gran apertura, de husillo madre
- Repetibilidad
5 µm
- Carga
30 kg
(66,14 lb)- Carrera
300 mm
(11,81 in)- Velocidad
40 mm/s, 80 mm/s
Descripción
Platinas XY de bastidor abierto diseñadas con un perfil bajo para una amplia gama de posicionamientos precisos automatizados en aplicaciones basadas en microscopios. El mecanismo de accionamiento está situado en el lateral de la unidad y ofrece una abertura libre en los dos ejes para permitir el paso de luz u objetos a través del centro de desplazamiento.
MARCO ABIERTO 300x300 mm APERTURA SIN OBSTURAR EN TODO EL RECORRIDO DE LA ETAPA XY
Modelo - Unidad -
XY-OF-S300x300-A300x300J
Carrera XY - mm - 300x300
Avance del tornillo - 4 mm -
Apertura - mm - 300x300 sin obstáculos en todo el recorrido
Tablero - mm - 400x400
Altura - mm 140
Juego - micra - 5
Resolución (traducida) - micrón - 1
Motor NEMA17 - -
paso a paso, paso a paso/codificador, servo/codificador
Repetibilidad - micra - 5
Capacidad de carga - kg - 30
Peso de la mesa - kg - 45
Velocidad máxima - mm/seg 80 con servomotor 40 con motor paso a paso
---
