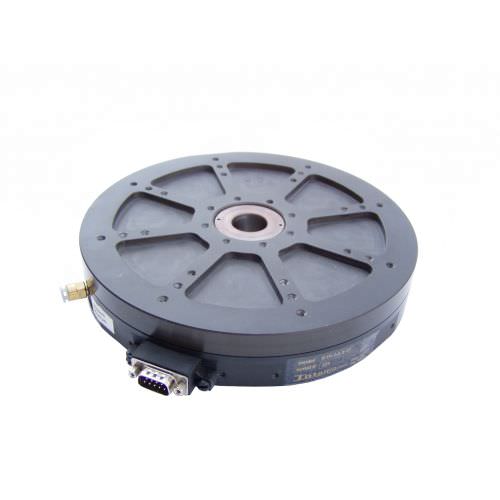

Mesa rotativa con motor planar RTH-200

horizontalpara máquina herramientacompacta

Las etapas giratorias de accionamiento directo de la serie RTH proporcionan un posicionamiento angular superior y están diseñadas para eliminar los problemas de holgura, fricción y desgaste asociados a los accionamientos por tornillo sinfín, engranaje y correa. Combinan módulos de motorización RotoLinear axiales sin escobillas y cojinetes neumáticos planares en una configuración compacta de accionamiento directo. Los cojinetes neumáticos de gran superficie proporcionan suficiente rigidez a la carga útil y maximizan el rendimiento con respecto al bamboleo y la excentricidad. Los módulos de motorización RotoLinear distribuidos radialmente proporcionan una gran rigidez de posicionamiento durante la indexación rotativa y cuando se instalan en mesas XY móviles. Estas mesas ofrecen una capacidad de rotación ilimitada y son compatibles con indexadores y accionamientos micro-stepping estándar. También pueden equiparse con realimentación IntelLiCoder y accionarse como motor sin escobillas conmutado. La platina giratoria RTH presenta un orificio central (abertura) para que el usuario pueda instalar el cableado, las líneas de vacío o los accesorios. También puede suministrarse con rodamientos mecánicos de bolas recirculantes.
