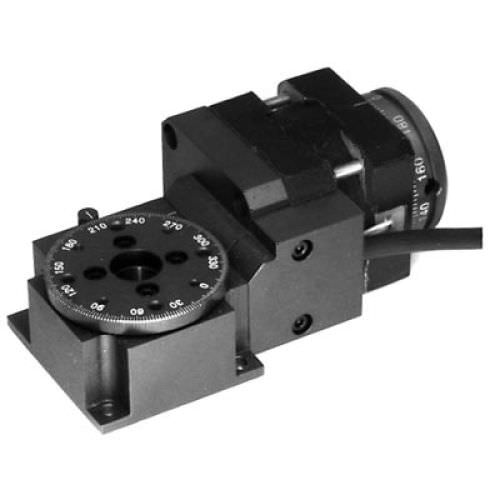

Platina de posicionamiento lineal RTHM-174

XYrotativamotorizada

Las etapas rotativas de la serie RTHM proporcionan una resolución de segundos de arco cuando se accionan desde un micro-paso o un controlador de servomotor sin escobillas. El diseño de bajo perfil es posible gracias al uso de rodamientos de precisión compactos. El carro giratorio de la etapa proporciona una rotación continua de la carga hasta 10 kg y tiene una gran abertura libre para permitir el paso del camino óptico o de los cables directamente a través de la etapa. El cuerpo principal de las etapas está hecho de aluminio anodizado ligero y puede acoplarse directamente a una mesa óptica o a actuadores lineales o XY en movimiento y puede montarse en cualquier orientación. Se utiliza un conjunto de engranaje de tornillo sin fin de precisión para transferir el movimiento rotatorio del motor paso a paso al movimiento rotatorio del carro. Su pequeño tamaño permite su uso en espacios reducidos, como cavidades de láser, máquinas de texturizado de discos, áreas de fabricación de componentes de fibra óptica o fabricación de semiconductores. Las etapas rotativas compatibles con el vacío RTHM-174 y RTHM-190 están disponibles para operar en el vacío 10-6 Torr.
