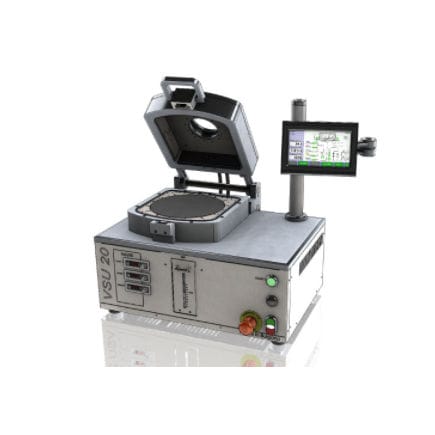

Máquina de soldadura blanda por refusión VSU20

al vacíopara componentes electrónicos

Horno de soldadura por reflujo al vacío programable con zona de calentamiento de 200 mm de diámetro. El horno de reflujo al vacío está equipado con una placa caliente de aluminio macizo, recubierta de cerámica. Debajo de la placa caliente está montada otra placa refrigerada por agua. En el momento del enfriamiento, la placa fría se levanta y se presiona contra la placa caliente, enfriándola así rápidamente. Esta característica también permite el enfriamiento en vacío. Temperatura máxima - 400°C Superficie de calentamiento - ∅ 200 mm Placa calefactora - fija: aluminio Espacio libre por encima de la placa calefactora - 50 mm Rampa de calentamiento/enfriamiento - 120-150°C/min Desviación de control - +/- 0,5°C Elementos calefactores - calentadores de bobina integrados en la placa calefactora Control de calentamiento - común para todos los calentadores Enfriamiento de la placa calefactora - elevación de la placa fría Medición de la temperatura - 1 termopar fijo y hasta 3 termopares de posición libre tipo K Medición de la presión - transmisor de presión integrado Vacío máximo - 5x10-2 mbar Burbujeador de ácido fórmico - recipiente de 40 ml, integrado en el panel frontal Refrigeración del cuerpo de la cámara - agua/etilenglicol - enfriador integrado Puerto de visualización de la tapa - 80 mm Pantalla - LCD de 7" con pantalla táctil Software para PC - registro de procesos, transferencia de recetas, etc. Interfaz de usuario - control remoto a través de las E/S de los relés Dimensiones - ver diseño Peso - 35 kg Alimentación - 1 fase / 190-240V, 50/60 Hz
