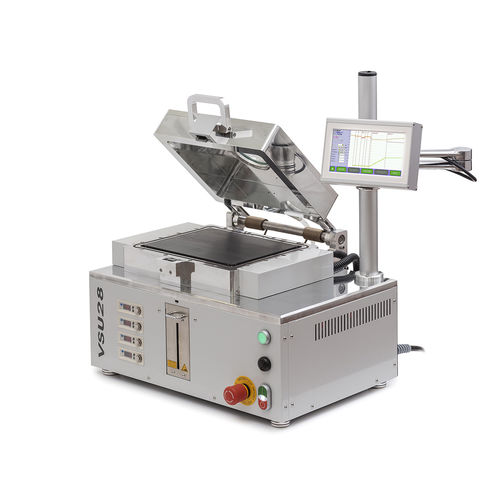

Máquina de soldadura blanda por refusión VSU28

al vacíopara componentes electrónicos

Horno de soldadura por reflujo al vacío programable con superficie de calentamiento de 260x210mm. Las lámparas infrarrojas colocadas debajo (u opcionalmente, también encima) de la placa de herramientas la calientan. La placa de herramientas en forma de rectángulo con dimensiones de 260x210mm se puede fabricar de cualquier material adecuado también con aberturas personalizadas para los accesorios en su interior. El diseño permite cargar la placa de utillaje dentro de la cámara junto con las piezas que se encuentran en ella, lo que resulta adecuado para la producción en serie. Enfriamiento del proceso por medio de un flujo de nitrógeno que sopla desde el fondo de la cámara contra la placa de herramientas. La propia cámara está refrigerada por agua. Se requiere un enfriador de agua externo, si no se pide con el bastidor de montaje MR23CP. Ambiente de proceso - nitrógeno, gas inerte, ácido fórmico, gas de formación Temperatura máxima - 650°C Área de calentamiento - 260 x 210 mm Placa calefactora - extraíble: grafito, aluminio, etc. Espacio libre por encima de la placa calefactora - 50 mm con calentamiento simple / 60 mm con calentamiento doble Rampa de calentamiento/enfriamiento - 250°C/min Desviación de control - +/- 0,5°C Elementos de calentamiento - 8x/16x lámparas de calentamiento infrarrojas en una o dos filas Control de calentamiento - individual/ajustable en cada lámpara de calentamiento Enfriamiento de la placa calefactora - flujo de nitrógeno Medición de la temperatura - hasta 4 termopares tipo K de libre posicionamiento Medición de la presión - transmisor de presión integrado Vacío máximo - 5x10-2 mbar Burbujeador de ácido fórmico - recipiente de 40 ml, integrado en el panel frontal Refrigeración del cuerpo de la cámara - mezcla de agua/etilenglicol Puerto de visualización de la tapa - 80 mm / no disponible con doble calentamiento Pantalla - LCD de 7" con pantalla táctil Software para PC - registro de procesos, transferencia de recetas, etc. Interfaz de usuario - control remoto a través de las E/S de los relés Dimensiones - ver diseño
