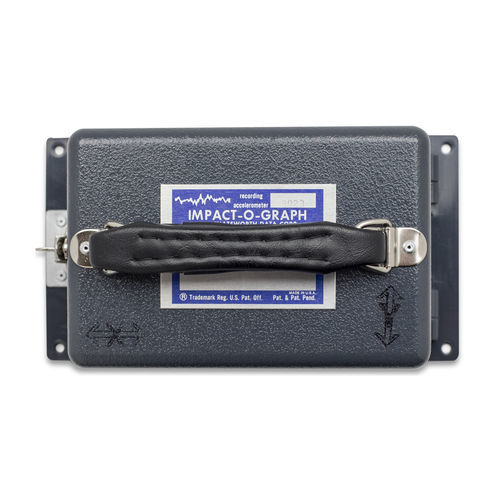

Registrador analógico Impact-O-Graph

en papelde impactode choques

Los registradores analógicos de fuerza g de impacto Impact-O-Graph tienen un largo historial de medición precisa de los golpes que se producen durante el transporte de productos. Durante más de 40 años, los fabricantes y los militares han utilizado nuestros registradores, bien diseñados, duraderos y fiables, para advertir a los destinatarios cuando se ha producido un mal manejo de los envíos valiosos. Los golpes de hasta 30 veces la fuerza de gravedad (30g) pueden identificarse inmediatamente examinando el gráfico. Registrador de impactos analógico Impact-O-Graph -Detecta y registra todos los golpes (hasta 30g), la hora y la dirección del impacto en las líneas de los ejes X, Y y Z. -Registra los eventos de impacto hasta seis meses con una pila C-Cell estándar. -El registrador analógico utiliza papel sensible a la presión para documentar los impactos. -Los datos del impacto se pueden ver durante toda la misión. Uso del Impact-O-Graph Monte el registrador de impactos de forma segura en el objeto que se va a supervisar. Se recomienda montar el eje X a lo largo de la dirección de desplazamiento si se conoce. Retire el protector del palpador y coloque el papel milimetrado en la hora de inicio. Encienda el registrador y bloquee la tapa si lo desea. El registrador está listo para documentar los impactos en el papel sensible a la presión. Registra la magnitud, la dirección y el tiempo del impacto hasta una fuerza de 30 G. Tres palpadores de masa-muelle funcionan de forma independiente midiendo los ejes X, Y y Z. Cada palpador funciona por vibración angular con un grado de libertad en la dirección que controla. La conexión mecánica sin fricción de cada palpador convierte el movimiento de cualquiera de las tres direcciones en el mismo plano y dibuja estas fuerzas en el papel cuadriculado. De este modo, los datos pueden leerse fácilmente y, en caso necesario, tomar las medidas oportunas.
