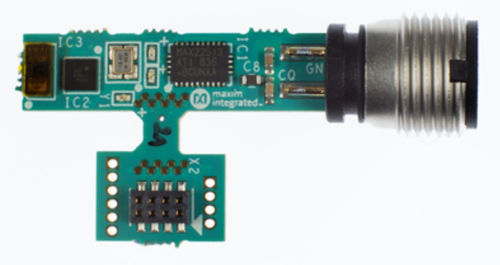

Sensor de distancia cilíndrico MAXREFDES174

láserde dimensiones reducidasrobusto

El MAXREFDES174# es un diseño de referencia de sensor de distancia IO-Link® completo y de alta precisión que proporciona mediciones precisas para distancias de hasta 4 m. Construido en un factor de forma industrial, el diseño de referencia hace uso de un sensor de alcance láser de tiempo de vuelo (ToF) disponible en el mercado. En este diseño, un microcontrolador Renesas RL78 (R5F10E8EALA) hace de interfaz entre el sensor de distancia y el transceptor del dispositivo MAX22513 IO-Link. El MAX22513 cuenta con un regulador buck DC-DC interno de alta eficiencia, dos LDOs internos y una protección contra sobretensiones integrada para lograr unas comunicaciones robustas en un área de PCB muy pequeña sin necesidad de componentes de protección externos, como los diodos TVS. El MAX22513 se presenta en un encapsulado TQFN de 28 patillas, lo que permite que el MAXREFDES174# ocupe un espacio mínimo de sólo 3 cm de longitud. El diseño está protegido contra la polaridad inversa gracias a la protección activa integrada contra la polaridad inversa del MAX22513. El regulador buck DC-DC interno reduce significativamente la disipación de energía, y los dos reguladores LDO integrados en el MAX22513 generan 3,3V y 5V, lo que reduce el número de componentes externos necesarios y ahorra espacio. El MAX22513 también cuenta con controladores de baja resistencia (C/Q y DO/DI) para reducir aún más la disipación de energía, lo que permite que este diseño de referencia consuma una energía mínima con una disipación térmica muy baja. Este sensor utiliza la pila de dispositivos IO-Link de IQ2 Development® para comunicarse con cualquier maestro compatible con IO-Link versión 1.1. Características: -Cumple con la norma IEC 61131-9 -Pila IO-Link de IQ2 Development -Cumple con la versión 1.1 de IO-Link -Mide distancias de hasta 4m
