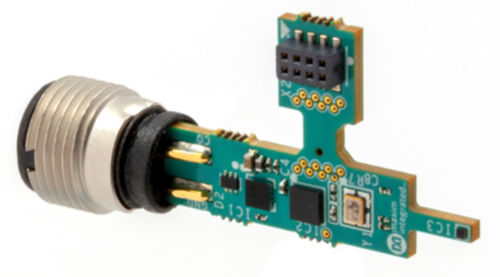

Sensor de temperatura digital MAXREFDES173

USBIO-Linkconector M12

El MAXREFDES173# es un diseño de referencia de sensor de temperatura local IO-Link® completo y de alta precisión que proporciona una excelente precisión de temperatura de -40°C a +85°C. Construido en un factor de forma industrial, el diseño hace uso del sensor de temperatura digital Maxim Integrated® MAX31875 con una interfaz I2C. El MAX31875 funciona en el rango de temperatura de -50°C a +150°C y mide las temperaturas de -40°C a +145°C con una precisión de ±1,75°C o superior. El sensor de temperatura realiza conversiones de temperatura más precisas de 0°C a +70°C (±1,0°C). Un microcontrolador Renesas RL78 (R5F10E8EALA) hace de interfaz entre el sensor de temperatura MAX31875 y el transceptor del dispositivo MAX14827A IO-Link. El microcontrolador RL78 funciona de -40°C a +85°C. Los raíles de 3,3V y 5V son generados por dos reguladores LDO integrados en el MAX14827A, lo que reduce el número de componentes externos necesarios y la huella del circuito. Tanto el MAX31875 como el MAX14827A son dispositivos de bajo consumo, lo que permite que este diseño de referencia consuma un mínimo de energía con una baja disipación térmica. Además, ambos productos de Maxim se encuentran en paquetes a nivel de oblea (WLP), lo que proporciona al MAXREFDES173# una huella general diminuta. Este sensor utiliza la pila de dispositivos IQ2 Development™ IO-Link para comunicarse con cualquier maestro compatible con la versión 1.1 de IO-Link. La placa contiene un conector M12 macho para la conexión a un maestro IO-Link compatible utilizando un cable M12 estándar. Conecte el MAXREFDES173# a cualquier maestro IO-Link para facilitar la evaluación (por ejemplo, el iqLink® USB IO-Link Master con el software asociado). Características -Cumple con la norma IEC 61131-9 -Pila IO-Link de desarrollo IQ2 -Cumple con la versión 1.1 de IO-Link
