Serie B - B10U
450 kg (1000 lb) Capacidad
Sistema de actualización de la máquina equilibradora horizontal
EJE HORIZONTAL, DE PROPÓSITO GENERAL, DE PORTE SUAVE,
SISTEMA DE ACTUALIZACIÓN DE LA MÁQUINA EQUILIBRADORA
DESCRIPCIÓN

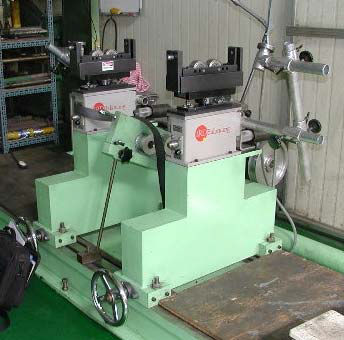

El sistema de actualización de la serie B10U permite al usuario experimentar el valor de una máquina de cojinetes blandos IRD® Balancing actualizando una máquina equilibradora existente con nuevas suspensiones de soporte de trabajo modular y soportes de trabajo de rodillos. Utiliza el sistema de accionamiento y la bancada de la máquina existentes. Es posible que sea necesario modificar los soportes de trabajo.
Para instalarla, el usuario corta la sección superior de los pedestales de soporte de trabajo existentes e instala nuevos soportes de trabajo de suspensión y soportes de trabajo de rodillos en los pedestales modificados según el plano proporcionado. La cama existente, el sistema de accionamiento y el sistema de empuje de los extremos se reutilizan.
ESPECIFICACIONES GENERALES
- Capacidad máxima de peso: 450 kg (1000 lb)
- Max. Diagrama del rotor: Depende de la máquina existente
- Max. Sensibilidad: 2 g mm (0,08 g in)
- Longitud de la cama estándar: Depende de la máquina existente
- Diario Dia Range: 13 - 203 mm (0.5 - 8 in)
- Separación de diario a diario: Depende de la máquina existente
- Dimensiones del rodillo de soporte de trabajo: 76 mm de profundidad x 13 mm de ancho (3" x 0,5")
- Tipo de conducción: Se puede utilizar con los sistemas de tracción final o de correa colgada
- El kit B10U incluye: Dibujo de fabricación, soportes de trabajo de suspensión y soportes de trabajo de rodillo
CARACTERÍSTICAS OPCIONALES
- Modelo 236 Instrumento digital con sensores y cables; Impresora
- Modelo 246 Instrumento portátil con sensores, cables e impresora incorporada
- Instrumento de equilibrio de pantalla táctil modelo 295 con sensores y cables; Impresora
- El rotor del bloque V soporta
- Ensamblajes de rodillos de diferente tamaño y peso; ensamblaje de sujeción de carga negativa
---
