Serie B - B50F
2300 kg (5000 lb) Capacidad
La máquina equilibradora fabricada por el usuario
EJE HORIZONTAL, DE PROPÓSITO GENERAL, DE PORTE SUAVE,
MÁQUINA DE BALANCEO
DESCRIPCIÓN
La B50F es una máquina equilibradora dinámica, de eje horizontal y de cojinetes blandos que se monta con piezas de equilibrado de precisión suministradas por el IRD® y fabricadas en el campo por el usuario.

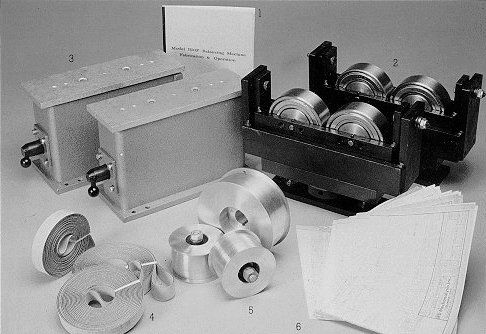

IRD® suministra dos soportes de trabajo de suspensión modular, dos juegos de soportes de trabajo de rodillos, polea de motor de accionamiento, poleas de rodillo, correas, empujes finales y planos de fabricación.
El cliente suministra una bancada de máquina, pedestales para el montaje de los soportes de trabajo de suspensión modular, el motor de accionamiento, el controlador del motor de velocidad variable y un bastidor para la transmisión por correa.
Están disponibles paquetes de instrumentos opcionales, soportes de trabajo del rotor en bloque en V, sistemas de potencia de accionamiento y retenes de carga negativa.
ESPECIFICACIONES GENERALES
- Capacidad de peso: 2300 kg (5000 lb)
- Max. Diámetro del rotor: 2180 mm (85,8 pulgadas)
- Max. Sensibilidad: 4 g mm (0,16 g in)
- Longitud de la cama estándar: 2170 mm (Fabricada por el usuario) (85.4 in)
- Diario Dia Range: 19 - 330 mm (0.75 - 13 in)
- Separación de diario a diario:
(Basado en el usuario 140 - 2030 mm
Cama fabricada) (5.5 - 80 in)
- Tipo de conducción: Transmisión por correa con suspensión
con la tensión manual del cinturón
(Fabricado por el usuario - Poleas de ralentí por IRD)
- Se recomienda el motor de accionamiento:
DC 3.7 kW
(5 HP)
Velocidad variable (suministrada por el usuario)
- Equilibrando el rango de velocidad:
250 a 6000 RPM
(Depende del diámetro del rotor impulsado)
---
