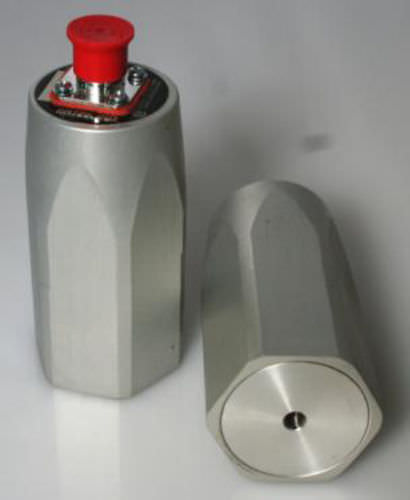

Sensor de vibración magnético 544

voice coil

TRANSDUCTOR DE VELOCIDAD El sensor de vibración IRD Balancing Model 544 es un transductor de velocidad sísmica con una bobina móvil en un campo magnético permanente. El Modelo 544 es adecuado para una amplia variedad de aplicaciones de monitoreo manual y continuo debido a su alta salida, baja impedancia, amplia respuesta de frecuencia y construcción robusta. La carcasa de aluminio anodizado es impermeable, a prueba de polvo y aceptable para su uso en las zonas peligrosas de la División 2. Hay una variedad de accesorios disponibles. Instalación: 1. El eje sensible puede orientarse en cualquier dirección. 2. La superficie de montaje debe ser plana y lisa (mínimo diámetro = 2 3/8 pulgadas). 3. El eje del perno de montaje debe ser perpendicular al montaje superficie. 4. Sólo aprieta la mano. 5. El pin del conector A es tanto la señal como la tierra de la carcasa; el pin del conector B es la señal. ESPECIFICACIONES GENERALES Respuesta de frecuencia 14 a 1.000 Hz dentro de ± 8% a 70°F (21°C) Sensibilidad 1080 ±10% mV/in/s (42,52 mV/mm/s) Amplitud máxima 125 mils pk-pk a 70 Hz 30 g por encima de 70 Hz Impedancia R=2 k L= 0,7H A 70° F (21° C) Campo magnético Sensibilidad 0.15 in/s/Gauss Factor de amortiguación 0,7 (crítico) a 70° F (21° C) Transversal Respuesta Menos del 5% (promedio) entre10 y 1000 Hz La vivienda es impermeable y a prueba de polvo.. Conector 2-pin (10SL-4P) Caso de puesta a tierra y señal de tierra común Montaje ¼" - 28 agujero roscado, ¼" profundidad Montaje Orientación Cualquier Peso 1.3 libras. (0,59 kg) Temperatura Rango -40 a 500° F (-40° a 260° C)
