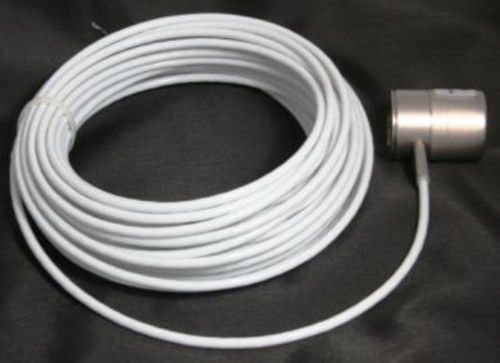

El Sensor de Vibración IRD Modelo 941B es un acelerómetro sísmico de estado sólido para montaje permanente en maquinaria. Está diseñado para soportar entornos industriales severos, incluyendo altas temperaturas, salpicaduras de fluidos, vapor y radiación, y es resistente a las salpicaduras constantes de refrigerante en las máquinas herramientas. Los amplios rangos de frecuencia y amplitud del 941B se adaptan a la mayoría de los tipos de máquinas rotativas. El pequeño tamaño del 941B permite la instalación cerca de los rodamientos y el cable integral elimina los problemas que a menudo se experimentan con los conectores.
Un montaje único de la abrazadera simplifica la instalación en un punto plano de 1.5 pulgadas (38mm) de diámetro, usando un tornillo de máquina ¼- 28. El montaje de la abrazadera facilita el retiro y el reemplazo del sensor durante las operaciones de mantenimiento sin afectar el rendimiento del sensor. El 941B tiene un amplificador interno de baja impedancia de salida capaz de transmitir la señal de vibración con precisión a través de un cable de hasta varios miles de pies de largo, lo que lo hace ideal para grandes instalaciones con equipos centralizados de procesamiento de señales. El amplificador está protegido de las descargas electrostáticas y de las interferencias de radiofrecuencia para un funcionamiento fiable y sin problemas. Un voltaje de polarización de CC en el cable de salida permite la prueba remota de la continuidad del cable y el funcionamiento adecuado.
ESPECIFICACIONES GENERALES
Frecuencia
Respuesta
10 Hz a 2kHz ±10% a 70°F (21°C)
Sensibilidad 50 mV/g ±10% a 100 Hz
Dinámica
Rango
.005 - 100 g de pico
Transversal
Respuesta
5% promedio
La caja de conexión a tierra se conecta al blindaje del cable
(aislado de los circuitos internos)
Poder
Requisito
De +16 a +26 VDC en un suministro de 9 mA
a través de una resistencia de 1000 ohmios
Sesgo de salida de +10 a +20 voltios DC
---
