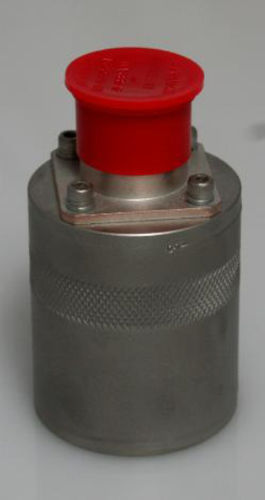

Acelerómetro de eje único 970

piezoeléctricoreforzadoresistente al agua

El IRD Modelo 970 es un acelerómetro robusto, de baja impedancia para su uso con instrumentos portátiles en todo tipo de maquinaria rotativa. El modelo 970 tiene electrónica incorporada para proporcionar una salida de baja impedancia y eliminar la necesidad de cables especiales de bajo ruido. El Modelo 970 está sellado contra el polvo y la humedad y funciona hasta una temperatura de 250°F (121°C). Un solo perno de montaje ¼" - 28 se utiliza para fijar el acelerómetro a una superficie plana. Hay disponibles adaptadores de montaje aislados para aquellos casos en los que puedan existir problemas potenciales de tierra entre la superficie de montaje del transductor y el instrumento. La energía de funcionamiento y la corriente para el acelerómetro se suministran externamente, típicamente desde el instrumento ESPECIFICACIONES GENERALES Frecuencia Respuesta 5 a 3000 Hz ± 10% a 70° F (21°C) Sensibilidad 50 mV/g nominal ± 10% a 100Hz Campo magnético Sensibilidad 0.001 g/Gauss a 60 Hz Rango dinámico .001-70g de pico Resonancia 27 kHz montada, nominal Caso de puesta a tierra aislado de la señal de tierra Poder Requisito +8 a +15 VDC y -8 a -15 VDC Pin A- +VDC Clavija B- -VDC Pin C- común Pin D- señal Carcasa de acero inoxidable de la serie 300, a prueba de agua, a prueba de polvo, caja soldada Respuesta transversal 5% promedio Ruido residual Menos de 0,0002g de salida del transductor de banda ancha Pico de choque de 2000g Rango de temperatura -40° a 250° F (-40° a 121° C) Conector de 4 pines, tipo MS 12S-10P Montaje ¼" - 28 agujeros roscados, ¼" de profundidad Peso 7,7 onzas (220 gramos)
