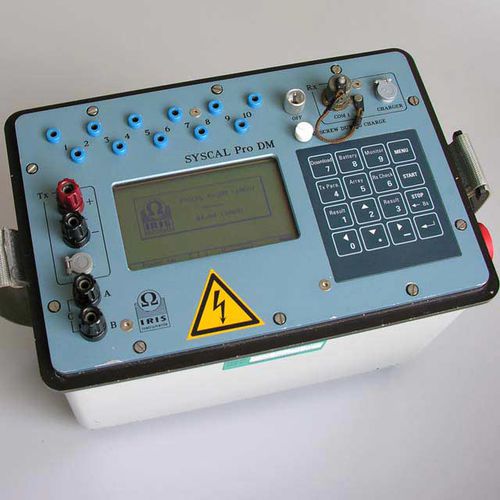

Instrumento de medida resistividad Syscal Deep Marine

de polarización inducidade cargabilidadeléctrico

En entornos de agua dulce, el Syscal Pro estándar puede utilizarse para realizar perfiles de resistividad marinos. Sin embargo, en entornos de alta conductividad, se requiere una variante modificada con mayor salida de corriente. Gracias a sus 10 canales de recepción, el Syscal Pro Deep Marine permite la recogida simultánea de 10 puntos de datos de resistividad correspondientes a 10 niveles de profundidad. El corto tiempo de inyección de corriente permite registrar un conjunto de 10 resistividades aproximadamente cada 2 segundos; esto hace que esta herramienta sea muy eficaz para este tipo de sondeo. Se puede suministrar un streamer robusto con 13 tomas de grafito. Las distancias típicas entre electrodos son de 5, 10 y 15 m. Dependiendo de la profundidad de la columna de agua, el cable metálico puede flotar cerca de la superficie del agua o sumergirse cerca del lecho marino. Los sistemas GPS pueden conectarse directamente a la unidad SYSCAL Pro Deep Marine gracias a un puerto de datos serie/USB; de este modo, se conocerá con precisión la posición de los electrodos para cada punto de medición. Los GPS específicos también ofrecen un transductor de ecosonda que puede conectarse directamente al PC; en ese caso, el software integrará los datos de resistividad con las coordenadas GPS y la batimetría. Los datos, registrados por el SYSCAL Pro Deep Marine, se transfieren continuamente a un ordenador portátil mediante comunicación serie/USB. Simultáneamente, los valores de resistividad se muestran en tiempo real, numérica y gráficamente (sección 2D de resistividad).
