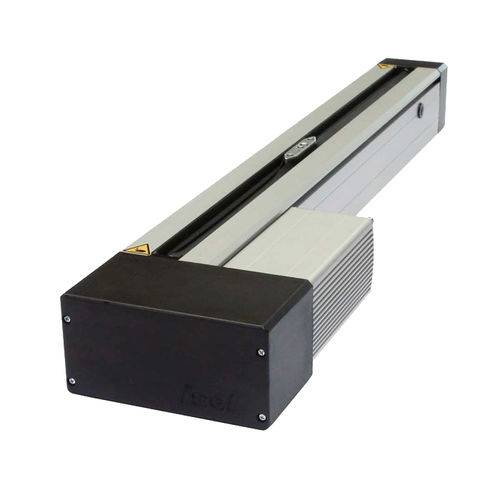

Unidad lineal de perfiles Linear unit equipped with spindle drive LES 4

con servomotorcon motor linealde precisión

con 2 ejes de acero de precisiónØ 12 h6, material Cf53, dureza 60 ± 2 HRC Longitudes estándar + longitudes máximas por encargo así como pasos s. detalles Módulos de motor, véase abajo Ideal para la puesta en marcha de procesos de medición 1 carril, 75 mm de ancho, el motor puede montarse lateralmente CARACTERÍSTICAS Perfil de la carcasa del eje de aluminio W75 × H75 mm, anodizado natural Zona de sujeción y parte inferior del perfil fresadas en plano Con 2 ejes de acero de precisión Ø 12 h6, material Cf 53, dureza 60 ± 2 HRC Correderas de eje de aluminio WS 5/70, 2 x WS 5/70 (70 mm de longitud), ajustables sin juego, sistema de lubricación central Accionamiento por recirculación de bolas pasos 2,5/4/5/10 y 20 mm Sellado del perfil con juntas de labio resistentes a la fricción Placas finales de fundición de aluminio Con 2 finales de carrera o de referencia, precisión de repetición ± 0,02 mm Rodamientos de contacto angular sellados RECORRIDO DEL PROCESO a 1 × WS 5 / 70 = Longitud del perfil (L1) - 150 mm a 2 × WS 5 / 70 = Longitud de perfil (L1) - 280 mm Longitud de perfil (L1) desde 290 mm hasta 3490 mm Longitudes de perfil en trama de 100 mm ¡disponibles! Longitud máxima de hasta 3490 mm bajo pedido. OPCIONES Perfil de aluminio anodizado negro Frenos electromagnéticos en el módulo motriz o en la extensión del husillo motriz Carro de acero LS2 (ref. 223007) Conjunto de fijación de final de carrera externo DISPONIBLE BAJO PEDIDO Sistema de medición de longitud Cubierta del fuelle Montaje a la izquierda del módulo del motor
