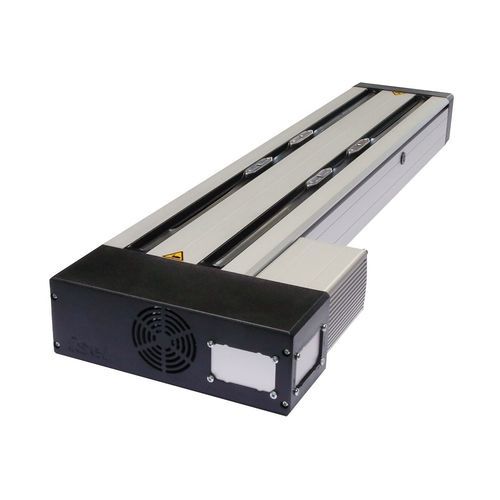

Unidad lineal con servomotor LES 6

con motor linealde perfilesde precisión

Con 4 ejes de acero de precisión Ø 12 h6, material Cf53, Dureza 60 ± 2 HRC Ranuras de eje de aluminio WS 5/70, 2 x WS 5/70 (70 mm de longitud), ajustables para que no haya juego, sistema de lubricación central Transmisión por recirculación de bolas con pasos de 2,5/4/5/10 y 20 mm Longitudes y pasos estándar + máximos disponibles véase la descripción del producto Longitud especial a petición 2 carriles, 150 mm de ancho, el motor puede montarse lateralmente CARACTERÍSTICAS Perfil de la carcasa del eje de aluminio de 150 × 75 mm de ancho, anodizado natural Zona de sujeción y parte inferior del perfil fresadas en plano Con 4 ejes de acero de precisión Ø 12 h6, material Cf53, dureza 60 ± 2 HRC Ranuras de eje de aluminio WS 5/70, 2 x WS 5/70 (70 mm de longitud), ajustables sin holgura, sistema de lubricación central Transmisión por recirculación de bolas con pasos de 2,5/4/5/10 y 20 mm Sellado del perfil con juntas labiales resistentes a la fricción Placas finales de fundición de aluminio Con 2 interruptores de fin de carrera o de referencia, Repetibilidad ± 0,02 mm Rodamientos de contacto angular sellados en la transmisión - brida de acero RECORRIDO DEL PROCESO a 1 × WS 5 / 70 = Longitud del perfil (L1) - 150 mm a 2 × WS 5 / 70 = Longitud de perfil (L1) - 280 mm Longitud de perfil (L1) desde 290 mm hasta 3490 mm Longitudes de perfil en trama de 100 mm ¡disponibles! Longitud máxima de hasta 3490 mm bajo pedido. OPCIONES Perfil de aluminio anodizado negro Freno electromagnético Guías de acero LS2 (ref. 223007) Kit de fijación de final de carrera (ver accesorios) DISPONIBLE BAJO PEDIDO Sistema de medición de longitud Tapa del fuelle Montaje a la izquierda del módulo motor
