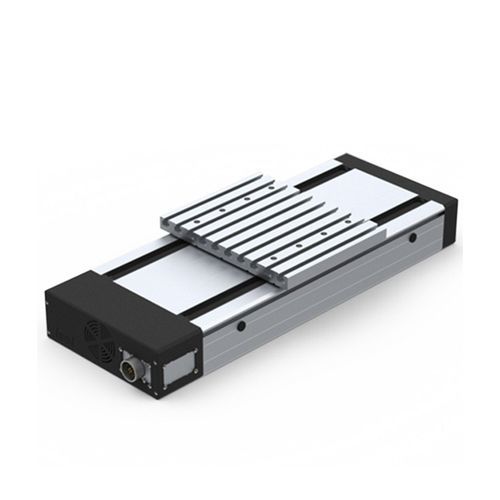

Unidad lineal de perfiles Linear unit equipped with spindle drive LES 5

con servomotorcon motor linealde precisión

Perfil de la carcasa del eje de aluminio An225 × Al75 mm, anodizado natural Unidad lineal con 4 ejes de acero de precisión Ø 12 h6, material Cf53, dureza 60 ± 2 HRC Correderas de eje de aluminio WS 5/70, 2 x WS 5/70 (70 mm de longitud), ajustables sin juego, sistema de lubricación central Accionamiento por recirculación de bolas pasos 2,5 / 4 / 5 / 10 y 20 mm LES 5 CON ACCIONAMIENTO POR HUSILLO 2 carriles, 225 mm de ancho, motor integrado CARACTERÍSTICAS Perfil de la carcasa del eje de aluminio An225 × Al75 mm, anodizado natural Zona de sujeción y parte inferior del perfil fresadas en plano Con 4 ejes de acero de precisión Ø 12 h6, material Cf53, dureza 60 ± 2 HRC Correderas de eje de aluminio WS 5/70, 2 x WS 5/70 (70 mm de longitud), ajustables sin juego, sistema de lubricación central Accionamiento por recirculación de bolas pasos de 2,5 / 4 / 5 / 10 y 20 mm Sellado del perfil con juntas de labio resistentes a la fricción Placas finales de fundición de aluminio Con 2 interruptores de fin de carrera o de referencia, precisión de repetición ± 0,02 mm Rodamientos de contacto angular sellados en el accionamiento - brida de acero RECORRIDO DEL PROCESO a 1 × WS 5 / 70 = Longitud de perfil (L1) - 150 mm a 2 × WS 5 / 70 = Longitud de perfil (L1) - 280 mm Longitud de perfil (L1) desde 290 mm hasta 3490 mm Longitudes de perfil en trama de 100 mm ¡disponibles! Longitud máxima de hasta 3490 mm bajo pedido. OPCIONES Perfil de aluminio anodizado negro Freno electromagnético Guías de acero LS2 (ref. 223007) Kit de fijación de final de carrera (ver accesorios) DISPONIBLE BAJO PEDIDO Sistema de medición de longitud Tapa de fuelle
