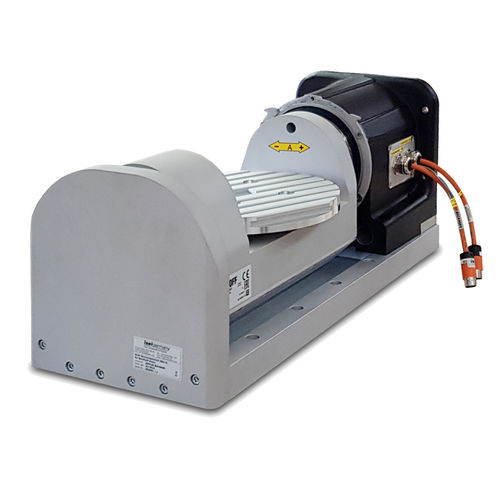

Unidad de rotación DSH-M

Con la unidad giratoria DSH-M, las máquinas existentes pueden reequiparse con un 4º y 5º eje. La unidad giratoria se basa en la acreditada y robusta serie isel RDH de la serie con tecnología de accionamiento armónico. El diseño se ha mantenido muy compacto para garantizar el mejor aprovechamiento posible del espacio con una gran capacidad de carga. Las mesas giratorias individuales están equipadas con unidades Harmonic Drive, que aseguran altas capacidades de carga de momento y altas precisiones de concentricidad y excentricidad axial. La unidad giratoria está disponible en las variantes de tamaño, DSH-S y DSH-M. Como accionamientos pueden utilizarse una gran variedad de motores paso a paso o servomotores. Además, hay disponibles varios tipos de finales de carrera o interruptores de punto de referencia. El rango de giro del eje giratorio puede definirse individualmente y el eje giratorio puede girar indefinidamente. 4º/5º eje en la máquina CNC isel Con reductor de precisión (Harmonic Drive) - Rodamientos de salida rígidos y de alta capacidad de carga - Juego cero y alta rigidez torsional Motor: EC60 TM - 200W/48V NEMA 23 (motor paso a paso MS 200) Relación de reducción 1:101 1:51
