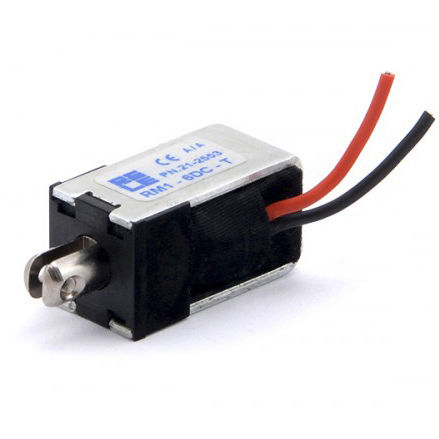

Electroimán lineal RM1

de mantenimientode imán permanentebiestable

Solenoide lineal biestable ideal para aplicaciones alimentadas por batería, ya que su émbolo permanecerá firmemente bloqueado por la acción de un imán permanente, manteniendo el solenoide en un estado virtual de "cero electricidad y calentamiento" mientras sea necesario. Especialmente diseñado para funcionar en cualquier posición como solenoide de retención, donde la fuerza de retención es suministrada por el imán y el émbolo se libera por inversión de polaridad de la alimentación de la bobina. Otras formas de aplicación requieren utilizar el impulso eléctrico a la bobina para generar una fuerza de tracción. En cualquier caso, tras el desembrague, se requiere una fuerza externa (normalmente un muelle) para devolver el émbolo a su posición de apertura original. Uso típico como solenoide de retención. La bobina se alimenta mediante un impulso a tensión nominal (Vn) durante al menos 50 milisegundos. Después de desenergizar la bobina, el émbolo permanecerá bloqueado indefinidamente mientras sea necesario, debido a la acción del imán permanente que tiene una fuerza de retención mínima de 1,2 Kg. Para desbloquear el émbolo, la bobina debe ser alimentada por un impulso de corriente de polaridad invertida a la tensión de desbloqueo dada. Uso típico como solenoide de tracción (de baja energía). El solenoide genera una fuerza de tracción como se muestra en la tabla fuerza/carrera. Las fuerzas útiles aumentarán considerablemente al alimentar la bobina con valores múltiples de la tensión nominal, aunque en ese caso el ciclo de trabajo de la bobina (ED) deba reducirse progresivamente. A continuación, el émbolo permanecerá bloqueado indefinidamente, incluso desexcitando la bobina, debido a la acción del imán permanente. Para desbloquear el émbolo, la bobina debe ser alimentada por un impulso de corriente de polaridad invertida a la tensión de desbloqueo dada.
