Cojinete liso lineal 0.0.676.25

de aluminiode soporte para chimeneasantifricciones

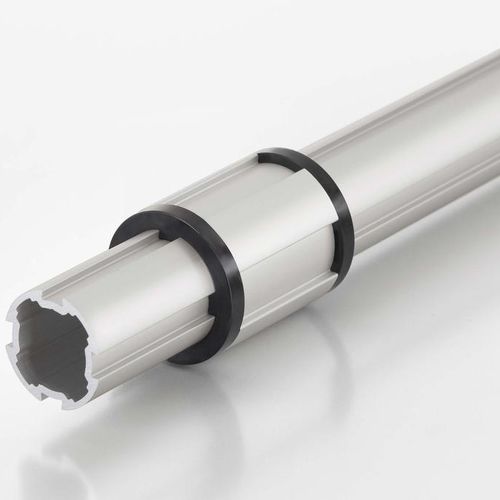

¡Mantiene todo en su sitio! El casquillo de cojinete liso D40/D30 ESD con función antitorsión le permite guiar un tubo perfilado D40/30 con precisión a lo largo de un tubo perfilado D30 y un perfil 6 D30. Estos casquillos de cojinete lisos utilizan las ranuras para evitar la rotación alrededor del eje longitudinal del perfil guía. Como resultado, los componentes móviles en una aplicación LCA/Karakuri/LCA se deslizan a lo largo del perfil de soporte y mantienen la misma orientación, gracias a la característica antitorsión. Esto facilita el guiado de contrapesos en aplicaciones Karakuri/LCA sin riesgo de rotación alrededor del perfil guía. Los casquillos de fricción D40/D30-50 ESD con función antitorsión están disponibles como juego completo en una longitud de 50 mm. Los componentes por separado pueden utilizarse para construir cojinetes a medida en la longitud deseada, a fin de conseguir las características de guiado ideales. Nota: A diferencia de la variante con dispositivo antitorsión, los casquillos de fricción D40/D30 ESD (0.0.665.63) también permiten movimientos giratorios. Casquillos de fricción D40/D30-50 ESD Cuando se construyen cojinetes lisos a medida en longitudes superiores a 50 mm, es necesario taladrar cuatro agujeros en el tubo perfilado D40/D30 (0.0.666.63) para alojar las lengüetas de los casquillos de cojinete liso. Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
