Pie de máquina 0.0.719.15

de metalreglable

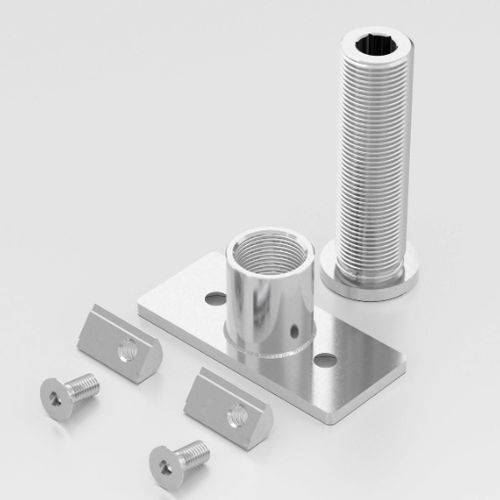

El pie ajustable 8 M20x40 es extremadamente resistente y cuenta con un mecanismo de ajuste de altura sin escalonamientos de 40 mm. Su brida integrada puede utilizarse para fijarlo a una ranura de la línea 8. Para fijar el producto de este modo, es necesario taladrar un agujero pasante a través del perfil, que a su vez debe tener una altura mínima de 80 mm. Para la fijación al suelo se utiliza el tornillo de anclaje ST 8x130 (0,0.720,66). Instrucciones de montaje Secuencia de montaje para el pie regulable 8 M20x40 y el anclaje de tornillo cuando se utilizan perfiles de 40 mm de ancho: 1. Taladre un agujero pasante de ⌀24 mm (por ambos lados, si es necesario) 2. Inserte y fije el pie ajustable 3. Utilice la llave hexagonal para nivelar el marco desde arriba 4. Taladrar el suelo y vaciar el agujero 5. Introduzca el tornillo de anclaje desde arriba y apriételo firmemente en su sitio
