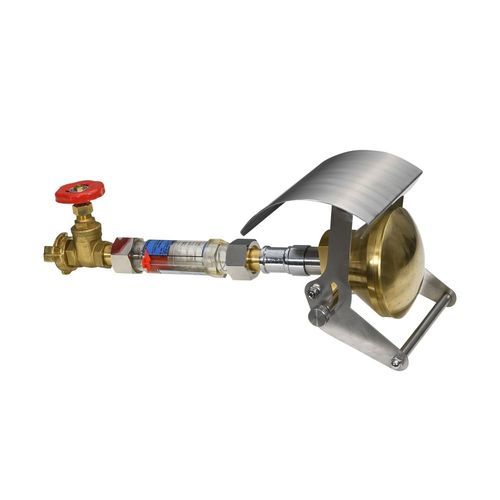

Boquilla de pulverización SB.1000

para aguapara prueba

Boquillas pulverizadoras según EN 60529 para pruebas IPX3 / IPX4 Finalidad y tarea Las boquillas descritas a continuación permiten realizar una prueba conforme a DIN de "equipos eléctricos dentro de una caja" contra los efectos de la entrada de agua. Las boquillas cumplen la norma DIN 60529 Se pueden realizar las siguientes pruebas de protección: IP X3 = pulverización de agua IP X4 = salpicaduras de agua Construcción: - El cabezal de ducha tiene un diámetro exterior de 102 mm. - La concavidad del cabezal de ducha tiene un radio de 75,5mm - La alcachofa tiene 121 orificios de 0,5 mm de diámetro. - El cabezal de ducha se fabrica en 2 partes - Gracias a esta construcción, la alcachofa se puede limpiar fácilmente. - Hay 24 orificios en el círculo interno cuyo ángulo incluido es de 30° - En el círculo exterior hay 96 orificios con un ángulo de 15° - Hay un deflector antes de la alcachofa de la ducha - El deflector es desmontable. - La prueba IPX3 es con el deflector mientras que la prueba IPX4 es sin el deflector - Hay instalada una válvula de regulación y cierre del caudal de agua - Se instala un caudalímetro para la detección del volumen de agua (0-20l/min) - Conexión de manguera en la boquilla pulverizadora adecuada para la manguera suministrada - el volumen de suministro incluye 5 m de manguera de presión Requisitos de instalación en el cliente - Conexión de agua (3 bares de presión de flujo / caudal de agua > 30 l/min)
