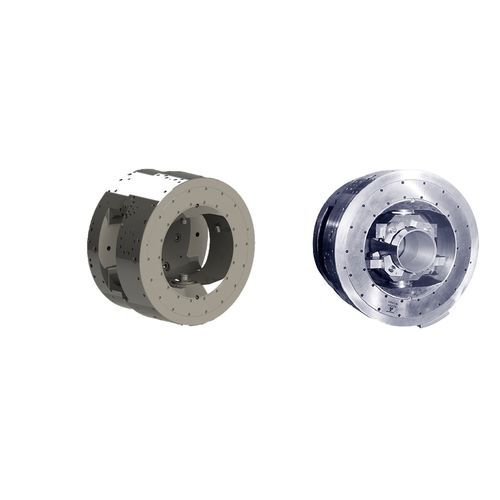

Mandril hidráulico suministro de aceite HSZ / ZHSZ / ZHSZF

hidráulico

El extenso archivo de FORKARDT para platos divisores con diseños especiales contiene un gran número de variantes que han sido desarrolladas para problemas de sujeción o tamaños muy individuales a inusuales. A continuación, algunas designaciones de tipo de variantes comunes: HSZ = Plato divisor con principio HS y accionamiento por cremallera ZHSZ = Plato divisor de sujeción central con principio HS y accionamiento por cremallera ZHSZF = Plato divisor de sujeción central con principio HS y accionamiento por cremallera, con compensación hidráulica de la fuerza centrífuga Con estos tipos de plato se pueden mecanizar piezas con dos contornos opuestos, así como con ejes cruzados (4 x 90°). La indexación y el bloqueo se realizan mediante una escuadra de indexación y una cuña tangencial según el probado principio HSR, el movimiento céntrico de las dos mordazas de sujeción mediante un anillo sincrónico. La alimentación de aceite consiste en una alimentación de aceite de 7 pliegues con haz de tubos montada en el extremo del husillo. Los platos HSZ se utilizan para el mecanizado pesado. Una aplicación típica es el mecanizado de manguitos en tornos de doble husillo. Los platos HSZ y ZHSZ accionan el pivote mediante cremalleras. Todo el sistema se bloquea mediante cilindros situados en el cuerpo del plato. El plato ZHSZ está disponible opcionalmente con compensación hidráulica de la fuerza centrífuga (ZHSZF).
