Cadena de dientes invertidos

de transmisión de potenciade metalpara vehículos

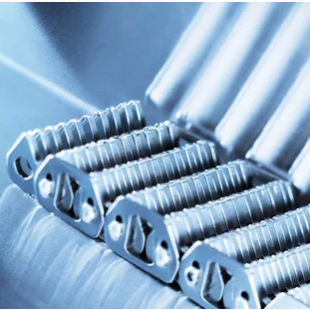

Cadena de dientes invertidos con articulaciones de balancín Para hacer frente a requisitos de transmisión de potencia más elevados, como los de los sistemas de transmisión de vehículos, por ejemplo, se utilizan cadenas de transmisión en forma de cadenas de dientes invertidos (también conocidas como cadenas silenciosas). Además de proporcionar un engrane cinemáticamente optimizado de los eslabones dentados con los dientes de la rueda dentada, también se aplica el principio de aleatorización, es decir, se montan placas de eslabones dentados que tienen un contorno diferente al de las placas estándar. El escalonamiento de las placas de eslabones estándar y no estándar rompe la monotonía de los impulsos de contacto y, en consecuencia, el ruido de la cadena pasa a ser discreto. Para reducir aún más las pérdidas por fricción, se utilizan cadenas de dientes invertidos con articulaciones de pasador basculante. Una articulación de pasador basculante consta de dos pasadores basculantes, uno de los cuales se fija en las placas del eslabón dentado del eslabón interior y el otro en las placas del eslabón dentado del eslabón exterior. Los dos pasadores ruedan uno contra el otro cuando la cadena entra y sale de la rueda dentada.
