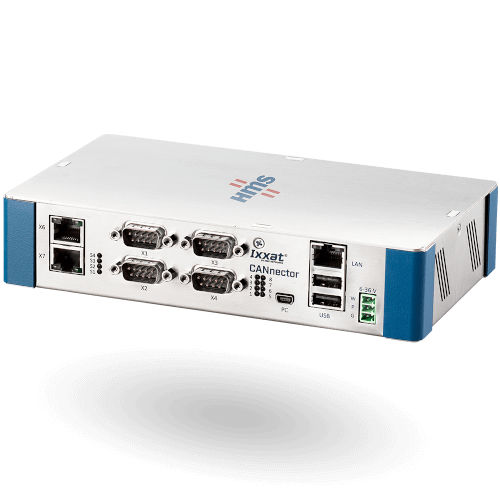

Módulo de pasarela de comunicación CANnector

industrialEthernetCAN

CANnector Range y CANnector Bridge son versiones preconfiguradas del dispositivo CANnector S, que permiten a los usuarios configurar fácilmente aplicaciones de ampliación de alcance o de puente para redes CAN y CAN FD sin necesidad de perder tiempo en la configuración. La configuración básica de alcance del CANnector Range transmite los 6 buses CAN transparentes a una distancia mayor a través de Ethernet. Se necesitan dos dispositivos para esta función (maestro/esclavo). Además, CANnector Range también puede utilizarse como interfaz CAN(FD) múltiple conectada al PC a través de Ethernet. Esto permite que las aplicaciones basadas en Ixxat VCI o D-PDU-API se conecten a los buses de campo a larga distancia. Para este caso de uso sólo se necesita un dispositivo CANnector Range. El CANnector Bridge puede actuar como Bridge y Gateway. Las cuatro configuraciones proporcionadas inicializan las 6 interfaces CAN con 125 kbit/s, 250 kbit/s, 500 kbit/s o 1000 kbit/s y reenvían todos los datos recibidos de la siguiente manera: CAN1 ↔ CAN2; CAN3 ↔ CAN4; CAN5 ↔ CAN6. Las combinaciones específicas de velocidad de transmisión pueden seleccionarse fácilmente sin necesidad de establecer una configuración propia. La funcionalidad Range y Bridge se ejecuta de forma autónoma en el dispositivo, sólo se necesita un PC para configuraciones específicas del usuario o visualización/estimulación de datos. Dado que CANnector Range/Bridge se basa en la variante común CANnector S, la funcionalidad del dispositivo puede adaptarse o mejorarse fácilmente mediante la herramienta ACT, proporcionando una funcionalidad ampliada de Range/Bridge o incluso de registro.
