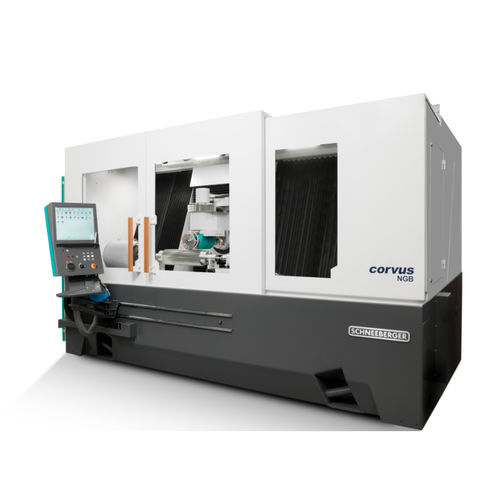

Afiladora CNC de 5 ejes corvus NGB; Máximo rendimiento para piezas grandes y gran capacidad de abrasión para la producción de todas las herramientas de corte grandes con mecanizado completo en el perímetro y frontal hasta 2800 mm de longitud de corte, diámetro de hasta 400 mm, longitud de pieza máxima tensable de 3500 mm. La mesa de la máquina con ranuras en T ofrece flexibilidad para el montaje de los sistemas de sujeción más variados desde contrapunto hasta placas de sujeción magnética.
Afilado CNC de cuchillas para la industria del papel, alimentaria, afilado de perfiles, afilado circular y afilado plano.
Accesorios para la ampliación individual de la gama de aplicación y para el aumento de la productividad:
Eje en X de 850 mm hasta 3100 mm opcionales
Robot de 6 ejes para la carga de piezas con 4 palets o carrousel diseñado para porta herramientas con sujeción HSK
Cargador de muelas abrasivas con 8 paquetes de muelas abrasivas incl. toberas para refrigerante
Husillos de afilado hasta 53 kW / HSK 190
Sistemas de medición en todos los ejes
Motores lineales en todos los ejes
Motor con sujeción de ejes para el rectificado cilíndrico de hasta 1250 Nm de par de giro
Unidad de rectificado para el reavivado del perfil
Contrapunto manual o hidráulico
Luneta manual, hidráulica o controlada por CNC siguiendo el punto de afilado
Pinzas de sujeción, ejes de sujeción, plato magnético
Sistemas de filtración del refrigerante
Aspiración de neblina
Sistema de extinción de CO2
Ejes:
Z: 400 mm eje vertical, husillo de circulación de bolas o motor lineal, resolución de 50 nm o 10nm
A: ∞ ISO 50 portaherramientas, resolución 0.0001°
