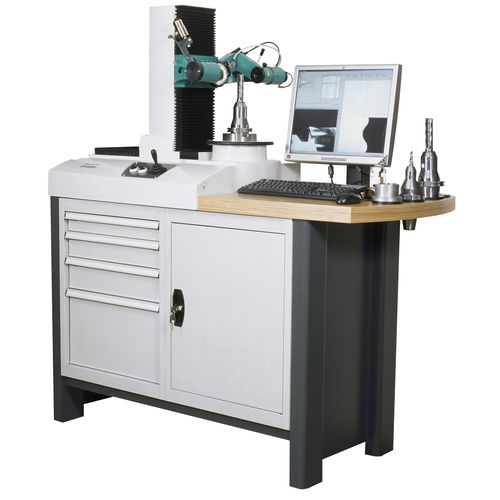

Máquina de medición de diámetro galileo

de geometríaangularde longitud

galileo toma las siguientes medidas: Diámetro de la herramienta, longitud de corte, ángulo cónico, radio tórico, chaflán, perfiles DXF, ángulo helicoidal, ángulo de corte, ángulo de incidencia. La silueta de la herramienta producida debido a la torsión en el procedimiento de transmisión de luz se puede comparar con la geometría nominal en el formato DXF. En un monitor de 20“ se representan claramente todos los resultados de medición. El software de escaneo permite la detección de cualquier perfil. Mediante la transferencia de la forma teórica del perfil en formato DXF, se pueden representar posibles variaciones gráfica y numéricamente. Con el software de SCHNEEBERGER, se elaboran directamente protocolos de medición personalizados directamente en GALILEO. Estos incluyen valores de medición, gráficos, campos de tolerancia, imágenes DXF, fotos y logotipo de empresa. Accesorios para la ampliación individual de la gama de aplicación: Contrapunto manual Ejes de sujeción Mandril de expansión hidráulico con casquillo de reducción Soporte para insertos Pulsador 3D Reducción de ISO 50 a HSK 50, HSK 63, HSK 80, ISO 40 Ejes: Z: 250 mm,carro longitudinal, sistema de medición, resolución 0.001 mm A: Movimiento de rotación libre, ISO 50, sistema de medición, resolución 0.0001° Base de hierro fundido muy estable Peso: 600 kg Cabezal de medición: cámara diascópica con iluminación led telecéntrica Cámara episcópica con iluminación led telecéntrica Pulsador 3D electrónico (opcional) Control general y detallado de los ejes mediante palanca de mando
