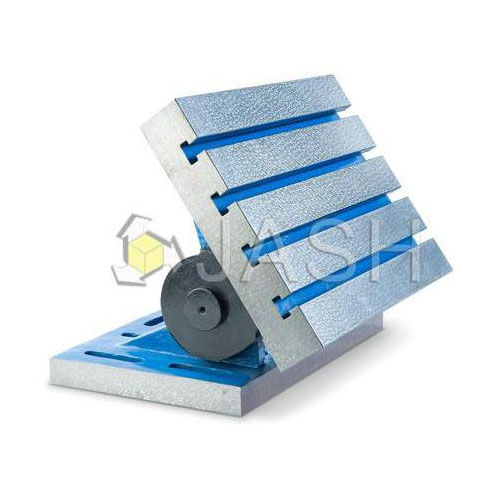

Soporte en escuadra de fijación

ajustablefundiciónranurado

El trabajo se puede ajustar rápida y correctamente en cualquier ángulo con estas placas de ángulo giratorias ajustables. Están graduados para un ajuste de 0 a 90° y pueden ser fácilmente ajustados manualmente y bloqueados en la posición ajustada por medio de dos tuercas de bloqueo. Con el fin de establecer, una escala de grado, con una lectura mínima de un grado, se gradúa en el propio jefe. Esto asegura una mejor precisión de ajuste. La cara giratoria de los escuadras giratorias está provista de ranuras en T mecanizadas a partir de material macizo. La otra cara está provista de ranuras con núcleo fundido para sujetar la placa de ángulo en la mesa de la máquina. Características más destacadas Fabricado en fundición lisa de grano estrecho conforme a la calidad FG 220 de IS 210 (equivalente a GG20 / FT20 / 30-A). También se ofrecen grados más altos a petición. La tensión de las piezas fundidas se alivia para aliviar las tensiones internas. Caras de trabajo planas a 0,015 mm por 300 mm y cuadradas y paralelas a +/- 0,05 mm por 300 mm en dos posiciones extremas. Bordes paralelos y cuadrados dentro de 0.05 mm por 300 mm Ranuras en T paralelas a los bordes a 0,05 mm por 300 mm Se ofrece en los tamaños que se muestran en la tabla.
