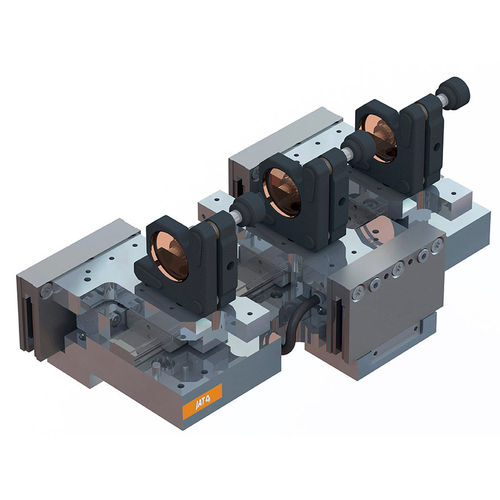

Eje lineal con motor lineal

de precisiónpara sala blanca

Visión general Eje de motor lineal con principio de imán móvil (la unidad de la bobina con el cabezal de medición está fija y la pista magnética mueve la corredera con un sistema de medición) Para el posicionamiento de la óptica Demandas Uso en salas limpias ISO clase 100 - sin abrasión o desgaste de los cables Uso en operación de 3 turnos en 7 días/semana Una precisión mecánica muy alta Estabilidad de la temperatura: 22°C ±2° Implementación Un rodamiento lineal de bolas de recirculación común para todos los deslizamientos El material de la placa base se selecciona según el coeficiente de expansión térmica de la guía La construcción y las unidades se compensan entre sí - para optimizar la longitud total Especificación Aceleración: máxima. 3.000 mm/s Velocidad: 400 mm/s Error de altura por diapositiva: ≤1 µm Error lateral por diapositiva: ≤1 µm Error de altura máxima de las diapositivas entre sí: 100 µm Máximo error de balanceo, error de guiñada, error de giro: ≤±100 µrad Un derrame cerebral: 50 mm (más posible) Sistema de medición de la resolución: 0,05 µm (50 nm) Reproducibilidad en la dirección del movimiento: <0,5 µm
