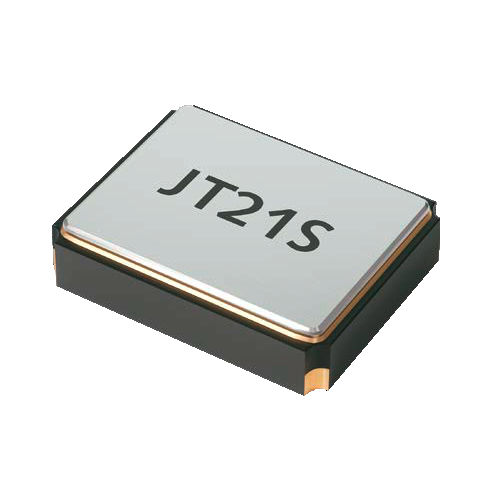

Oscilador TCXO JT21S

electromecánicoSMDindustrial

Temp. Oscilador de cristal compensado, 2.0 x 1.6 mm - vCTCXO o TCXO de baja potencia con salida sinusoidal recortada - rango de temperatura -40 °C ~ +85 °C disponible - Dispone de una estabilidad de ± 0,5 ppm - para el uso del sistema de navegación, por favor prefiera JT21G(E) rango de frecuencia 9.5 ~ 52.0 MHz frecuencia tolerancia/ estabilidad a +25°C ±2.0 ppm (incl. 2x reflujo) temperatura ±0,5 ppm ~ ±5 ppm (tabla 1) envejeciendo el primer año ±1 ppm tensión de alimentación ±0,2 ppm (a VDC ± 5 %) cambio de carga ±0.2 ppm consumo de corriente 1,5 mA máx. <26 MHz / 2,5 mA máx. <52 MHz tensión de alimentación VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) * temperatura de funcionamiento ver tabla 1 almacenamiento -40 °C ~ +85 °C carga de salida nom. 10 KΩ // 10 pF nivel mínimo de 0,8 Vpp (seno recortado) rango de sintonía externa JT21SV ±8 ppm min. tensión de sintonía externa JT21SV 0,9 V ± 0,9 V a VDC = 1,8 V (estándar) 1.5 V ± 1,0 V en VDC ≥ 2,5 V (estándar) 1.4 V ± 1,0 V en VDC ≥ 2,5 V (opción) tiempo de arranque máximo. 2.5 ms ruido de fase a 100 Hz -117 dBc/Hz tip. en ƒo a 1 KHz -137 dBc/Hz tip. 26 MHz a 10 KHz -149 dBc/Hz típ.
