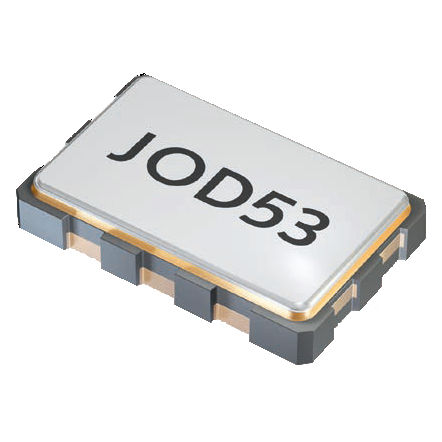

Oscilador XO JOD53

electromecánicoSMDpara la industria

Oscilador JOD53 - LVDS - SMD Oscilador LVDS de bajo voltaje, 5.0 x 3.2 mm - impulsa la rápida lógica del LVDS - complementario de salida, bajo IEM - paquete compacto y plano de cerámica y metal rango de frecuencia 65.0 ~ 190.0 MHz estabilidad de la frecuencia en general* ±25 ppm ~ ±100 ppm (ver tabla 1) consumo de corriente 25 mA máx. tensión de alimentación VDC 3,3 V ±5% / 2,5 V ±5% temperatura de funcionamiento -20°C ~ +70°C (TO) -40°C ~ +85 °C (T1) -40°C ~ +125 °C (T2 ∆) -40°C ~ +125 °C (T3 ∆) almacenamiento -55 °C ~ +125 °C tiempo de subida y bajada de la producción 0,4 ns (20% ~ 80% de Vpp) cargar nom. 100 � diferencial swing min. 0.33 Vp-p typ. / 0,25 Vp-p min. tensión de offset 1,25 V ± 0,125 V tiempo máximo de activación de salida. 10 ms tiempo máximo de desactivación de la salida. 200 ns tiempo de arranque máximo. 10 ms función de espera parada corriente de reserva máxima. 10 µA fluctuación de fase 12 kHz ~ 20.0 MHz < 0.5 ps RMS simetría en el 50% de Vpp 45% ~ 55% tipo. (40% ~ 60% si T3)
