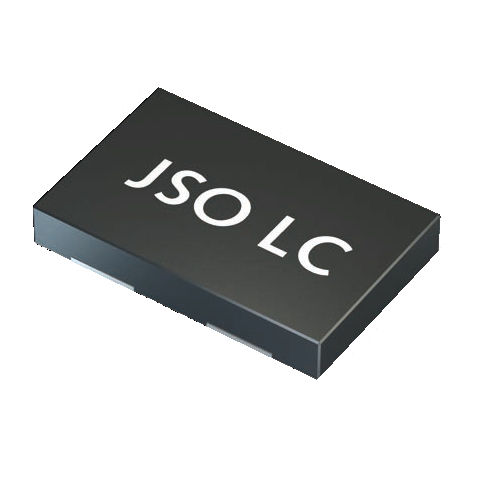

Oscilador de cuarzo JSO75

MEMSSMDpara la industria

Oscilador MEMS JSO serie LC - 1.8 V - oscilador de baja potencia con salida HCMOS/LVCMOS - compatible con los paquetes estándar de la industria 2016 - 7050 - resistencia a los golpes y a las vibraciones y rango de temperatura - configurado según las especificaciones del cliente - un servicio de entrega muy rápido rango de frecuencia 1.0 ~ 110.0 MHz 115.0 ~ 137.0 MHz la estabilidad de la frecuencia sobre todo ±20 ppm ~ ±50 ppm consumo actual tensión de alimentación VDC 1.8 V ± 10% temperatura de funcionamiento T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C almacenamiento -55°C ~ +150°C lógica de salida HCMOS/LVCMOS tiempo de subida y bajada 4,2 ns máx. a 15 pF / 6,8 ns máx. a 30 pF carga máxima. Se recomienda un máximo de 30 pF (≤74.0 MHz) Se recomienda un máximo de 15 pF (>74,0 MHz) otras capacitancias de carga posibles, ver documento complementario corriente máxima. 2 mA bajo nivel máximo. 0.1 x VDC alto nivel min. 0.9 x VDC función de espera (e/d), parada (S), sólo tres estados (T) o ninguno (N), tiempo máximo de activación de salida. 5 ms (S) / 150 ns (T) tiempo máximo de desactivación de la salida. 150 ns tiempo de arranque máximo. 5 ms corriente de reserva máxima. 2 µA (para la parada (S), ver tabla 3) fluctuación de fase 12 kHz ~ 20 MHz < 3.0 ps RMS simetría a 0,5 x VDC 45% ~ 55% (estándar)
